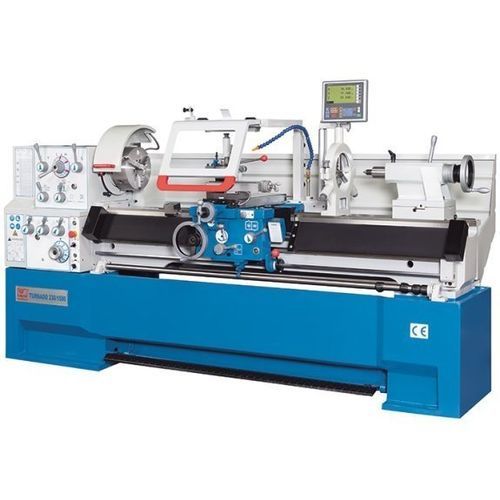

Konventionelle Drehmaschine Turnado 230/1000

horizontal3-Achsuniversell

Kurzbeschreibung
Der Turnado 230/1000 ist eine konventionelle Universaldrehmaschine für Drehen, Bohren und Gewindeschneiden. Er vereint ein einteiliges Gussbett, eine 3‑Achsen‑Positionsanzeige und eine große Spindelbohrung für Wellen und Rohre. Die Maschine wird mit einem umfangreichen Serienumfang für gängige Werkstattaufgaben geliefert.

Highlights

• Universaldrehmaschine mit Spitzenhöhe 230 mm und Spitzenweite 1.000 mm
• Einteiliges Gussbett mit prismatischen Führungen, gehärtet und geschliffen
• 3‑Achs‑Positionsanzeige in absoluter und inkrementeller Messung
• Spindelbohrung 58 mm, Spindelaufnahme Camlock D1‑6
• Hauptmotor 5,5 kW; Drehzahlbereich 25–2.000 1/min

Maschinenbett

• Schweres, stark verripptes Gussbett und massives Untergestell als stabile Basis für präzise Bearbeitungen
• Herausnehmbare Brücke ermöglicht Bearbeitung kurzer Werkstücke mit großem Durchmesser
• Prismatische Führungsbahnen gehärtet und geschliffen für dauerhafte Genauigkeit

Spindelstock / Vorschub

• Mehrstufiges Getriebe und 5,5 kW Motor liefern das Drehmoment über großes Drehzahlband
• Zahnräder und Wellen gehärtet und geschliffen, laufend im geschlossenen Ölbad
• Große Spindelbohrung und hochwertige Lagerung für Stabilität bei radialen/axialen Belastungen
• Serienausstattung: 3‑Backen‑Futter (umkehrbare Hartbacken), 4‑Backen‑Planscheibenfutter, große Aufspannscheibe
• Vorschubgetriebe mit zahlreichen Gewindegängen für metrische und Whitworth‑Gewinde

Support

• Extra breite Ausführung des Supports zur Aufnahme hoher Zerspanungskräfte
• Bedienhebel für Vorschubschaltung und Schlossmutter mit automatischer Verriegelung
• Anschlagspindel mit vier einstellbaren Nocken zur automatischen Abschaltung des Längsvorschubs
• Mikrometer‑Bettanschlag und voreinstellbare Positionen zur Vereinfachung wiederholender Abläufe
• Zentralschmierung am Support versorgt alle Führungsbahnen
• Große schwenkbare Schutzabdeckung am Support für Sauberkeit und Bedienerschutz

Reitstock

• Pinole mit gut ablesbarer Skala und 120 mm Hub für tiefe Bohr‑/Zentrieraufgaben
• Seitenverstellung ±13 mm für Bearbeitung konischer Wellen zwischen Zentren

Zubehör (Serienlieferumfang)

• Fußbremse und große Spritzschutzwand
• LED‑Arbeitsleuchte in der Supportabdeckung
• Multifunktionales Schnellwechselstahlhalter‑System mit Wechselkassette
• Mitlaufende und feste Lünette
• Kühlmittelsystem und Basiswerkzeuge
• 3‑Achs‑Positionsanzeige der neuesten Generation serienmäßig

Technische Daten

• Arbeitsbereich: Werkstücklänge max. 1.000 mm; Umlauf‑Ø über Bett 460 mm; Umlauf‑Ø über Support 274 mm; Drehdurchmesser über Brücke 690 mm; Brückenlänge 155 mm; Bettbreite 300 mm; Spitzenhöhe 230 mm
• Verfahrwege: X 285 mm; Z1 128 mm; Schwenkbereich Oberschlitten ±52°
• Hauptspindel: Drehzahlen (12) 25–2.000 1/min; Spindelbohrung 58 mm; Spindelaufnahme Camlock D1‑6; Spindelkonus 6 MK
• Vorschübe: X 0,014–0,784 mm/U; Z 0,031–1,7 mm/U
• Gewinde: metrisch 0,1–14 mm; diametral (50) 4–112 DP; Modul 0,1–7 mm; Whitworth (60) 2–112 TPI
• Reitstock: Pinolendurchmesser 60 mm; Reitstockkonus 4 MK; Pinolenhub 120 mm; Querverstellung ±13 mm
• Antrieb: Hauptmotor 5,5 kW
• Abmessungen & Gewicht: 2,2 m x 1,08 m x 1,34 m (L x B x H); Gewicht 1.720 kg
