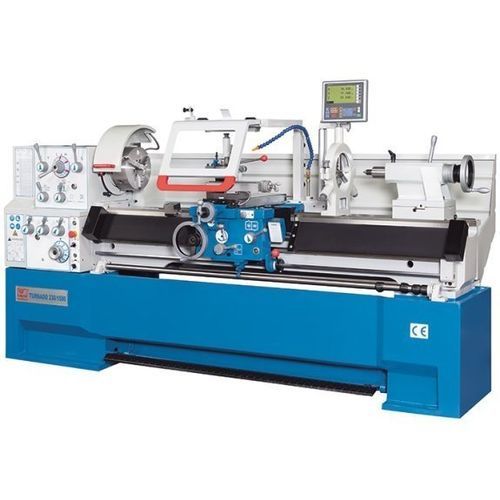

Konventionelle Drehmaschine Turnado 230/2000

horizontal3-AchsCamlock D1-6

Produktübersicht
Die Turnado 230/2000 ist eine konventionelle Drehmaschine für vielseitige industrielle Drehaufgaben. Sie verbindet ein einteiliges Gussbett mit großem Arbeitsraum und einer modernen 3‑Achsen Positionsanzeige, um präzise und reproduzierbare Bearbeitungen zu ermöglichen. Die Serienausstattung deckt typische Werkstattanforderungen ab und reduziert die Rüstzeiten für Serien- und Werkstattfertigung.

Höhepunkte

• Einteiliges, schwerausgeführtes Gussbett für dauerhafte Steifigkeit
• Spitzenhöhe 230 mm und maximale Werkstücklänge 2.000 mm
• Umlauf-Ø über Bett 460 mm, über Support 274 mm
• 3‑Achsen Positionsanzeige (Auflösung 0,005 mm)
• Umfangreiche Serienausstattung: Spannfutter, Lünette, Schnellwechsel-Werkzeughalter

Konstruktion
Das stark verrippte Gussbett bietet eine stabile Grundlage und gute Schwingungsdämpfung. Führungsbahnen sind prismatisch, gehärtet und geschliffen für dauerhafte Präzision. Eine herausnehmbare Brücke ermöglicht die Bearbeitung kurzer Werkstücke mit großem Durchmesser.

Spindelstock & Spindel
Das mehrstufige Getriebe des Hauptantriebs sorgt für hohes Drehmoment über einen breiten Drehzahlbereich. Zahnräder und Wellen laufen im Ölbad, sind gehärtet und geschliffen. Die Spindellagerung ist auf Steifigkeit und Vorspannung ausgelegt. Serienlieferumfang: 3‑Backen‑Drehfutter Ø250 mm mit harten Umkehrbacken, 4‑Backen‑Planscheibenfutter und Aufspannscheibe Ø350 mm.

Support (Schlitten / Schlosskasten)
Der Schlitten ist extrabreit zur Aufnahme hoher Zerspanungskräfte. Vorschubhebel und Schlossmuttern mit Sicherheitseinschaltung. Die Anschlagspindel besitzt vier einstellbare Nocken zur automatischen Abschaltung des Längsvorschubs, Mikrometermaueranschlag für präzise Begrenzung. Zentralschmierung für die Führungsbahnen vereinfacht die Wartung.

Reitstock
Die Reitstockpinole hat einen großen Hub (120 mm) mit gut ablesbarer Skalierung und seitlicher Verstellmöglichkeit für Kegeldrehungen. Pinolenkonus 4 MK für gängige Werkzeuge.

Bedienung & Positionsanzeige
Das ergonomisch am Spindelstock angeordnete Bedienfeld ermöglicht schnelle Einarbeitung. Die 3‑Achsen Anzeige bietet ABS/INC, Umschaltung Radius/Durchmesser, Spindelsteuerung sowie Funktionen für Kegeldrehung und konstante Schnittgeschwindigkeit zur Reduzierung von Rüstzeiten und Ausschuss.

Zubehör & Serienausstattung

• 3‑Achsen Positionsanzeige (Auflösung 0,005 mm)
• Schnellwechsel-Werkzeughaltersystem und mehrere Werkzeughalter
• 3‑Backenfutter Ø250 mm (selbstzentrierend) mit harten Umkehrbacken
• 4‑Backen unabhängig Ø300 mm und Planscheibe Ø350 mm
• Fest‑ und Mitlaufende Lünette, Körnerspitze und Stützvorrichtungen
• Kühlschmierstoffanlage und integrierte LED‑Arbeitsleuchte
• Mikrometrischer Längsanschlag, Gewindeuhr und Vorrichtung für unterbrochenes Gewindeschneiden
• Fußbremse, Spritzschutz, Werkzeugsatz und Bedienungsanleitung

Wartung / Service
Zentralschmierung und ölbadgeführte Antriebskomponenten verringern den Wartungsaufwand. Gehärtete und geschliffene Zahnräder und Wellen sorgen für lange Lebensdauer; regelmäßige Schmierung und Inspektionen erhöhen die Maschinenverfügbarkeit.

Technische Daten

• Modell: Turnado 230/2000
• Typ: Universaldrehmaschine / konventioneller Drehmaschine
• Werkstücklänge (max): 2.000 mm
• Spitzenhöhe: 230 mm
• Umlauf‑Ø über Bett: 460 mm
• Umlauf‑Ø über Support: 274 mm
• Umlauf‑Ø über Brücke: 690 mm
• Brückenlänge: 155 mm
• Bettbreite: 300 mm
• Positionsanzeige: 3 Achsen, Auflösung 0,005 mm
• Verfahrweg X‑Achse: 285 mm
• Verfahrweg Z1‑Achse: 128 mm
• Schwenkbereich Oberschlitten: ±52°
• Spindeldrehzahlen: (12) 25 - 2.000 1/min
• Spindelbohrung: 58 mm
• Spindelaufnahme: Camlock D1‑6
• Spindelkonus: 6 MK
• Vorschub X‑Achse: 0,014 - 0,784 mm/U
• Vorschub Z‑Achse: 0,031 - 1,7 mm/U
• Gewindeschneiden metrisch: 0,1 - 14 mm
• Diametral (DP): (50) 4 - 112 DP
• Modulbereich: 0,1 - 7 mm
• Whitworth: (60) 2 - 112 TPI
• Reitstockpinolendurchmesser: 60 mm
• Reitstockkonus: 4 MK
• Reitstockhub: 120 mm
• Reitstockquerverstellung: ±13 mm
• Motorleistung Hauptantrieb: 5,5 kW
• Abmessungen (L x B x H): 3,25 m x 1,08 m x 1,34 m
• Gewicht: 2.100 kg
