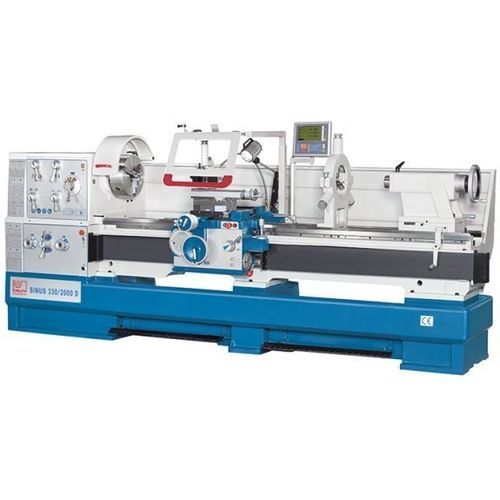

Konventionelle Drehmaschine Sinus 400/3000 D

horizontal2-Achsuniversell

Beschreibung
Der Sinus 400/3000 D ist eine konventionelle Universaldrehmaschine mit einteilig gegossenem Maschinenbett. Für die Bearbeitung langer Wellen und großer Flansche ausgelegt, verbindet sie klassische Antriebselemente mit integrierten Funktionen wie herausnehmbarer Bettbrücke, Eilgang und Kegeldreheinrichtung für vielseitige Fertigungsaufgaben.

Highlights

• Einteiliges schweres Gussbett für hohe Steifigkeit
• Spindelbohrung 105 mm für lange Wellen und Rohre
• Mechanische Lamellenkupplung für kontrollierten Spindelanlauf
• Eilgang auf X- und Z-Achse zur Reduzierung von Nebenzeiten
• Kegeldreheinrichtung serienmäßig enthalten

Maschinenbett

• Massives, einteiliges Gusstraggestell zur Minimierung von Vibrationen
• Induktionsgehärtete und geschliffene Führungsbahnen (›HB 400) für langlebige Genauigkeit

Spindelstock und Antrieb

• Konstruktion für hohe Präzision und ruhigen Lauf unter Last
• Spindelbohrung 105 mm, Spindelaufnahme D1-8, Spindelkonus ø113 mm / 1:20
• Mechanische Lamellenkupplung sorgt für sanften Anlauf schwerer Werkstücke

Support

• Support im Eilgang längs- und querverfahrbar zur Verkürzung von Rüst- und Nebenzeiten
• Integrierter Überlastschutz für Vorschub- und Leitspindel
• Leitspindel mit Abdeckung zum Schutz vor Verschmutzung

Reitstock

• Pinole mit gut ablesbarer, robuster Skala
• Langer Pinolenhub für anspruchsvolle Bohr- und Zentrierarbeiten
• Seitliche Verstellbarkeit zur Bearbeitung konischer Wellen zwischen Spitzen

Ausstattung und Zubehör

• Zentralschmierung am Support für vereinfachte Wartung
• Kegeldreheinrichtung und Schnellwechselsystem für Werkzeughalter serienmäßig
• Feste und mitlaufende Lünette als Standardzubehör
• LED-Beleuchtung, große Spritzwand hinten, Kühlsystem und Betriebswerkzeuge inklusive

Technische Daten

• Werkstücklänge max.: 3.000 mm
• Drehdurchmesser über Bett: 800 mm
• Umlauf-Ø über Support: 570 mm
• Drehdurchmesser ohne Brücke: 1.035 mm
• Brückenlänge: 330 mm
• Bettbreite: 400 mm
• Verfahrweg X: 420 mm
• Verfahrweg Z1: 230 mm
• Schwenkbereich Oberschlitten: 70°
• Spindeldrehzahl: 25 – 1.600 1/min
• Spindelbohrung: 105 mm
• Spindelaufnahme: D1-8
• Spindelkonus: ø113 mm / 1:20
• Eilgang X/Z: 2.000 / 4.000 mm/min
• Vorschub X: 0,022 – 0,74 mm/U
• Vorschub Z: 0,044 – 1,48 mm/U
• Gewindebereiche: metrisch 0,45 – 120 mm; diametral 0,88 – 160 DP; Modul 0,25 – 60 mm; Whitworth (54) 7/16 – 80 TPI
• Pinolendurchmesser: 90 mm, Hub: 235 mm, Konus: MT 5
• Hauptmotorleistung: 7,5 kW
• Abmessungen (L x B x H): 4,74 m x 1,14 m x 1,91 m
• Gewicht: 3.870 kg
