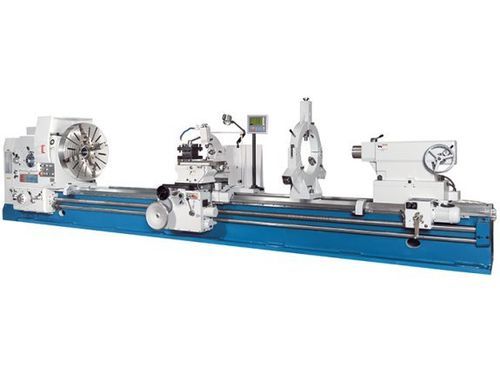

Konventionelle Drehmaschine DL E Heavy 620/5000

horizontal3-Achsfür lange Werkstücke

Kurzbeschreibung
Mit den Drehmaschinen der Baureihe DL E Heavy können sehr große Drehdurchmesser und lange Werkstücke bearbeitet werden. Diese Schwerdrehmaschinenreihe ist geeignet für die konventionelle Bearbeitung von Werkstücken bis 8.000 mm Länge und über 1.600 mm Durchmesser. Das besonders breite, stark verrippte Maschinenbett nimmt hohe Werkstückgewichte auf. Kraftvolle Motoren treiben die Hauptspindel über eine fein einstellbare Mehrscheibenkupplung. Der Eilgang im Support und der motorische Vorschub der Reitstockeinheit erhöhen die Effizienz bei langen Bettlängen.

Highlights

• Spitzenweiten bis 8.000 mm
• Spindelbohrung 130 mm
• Hauptantrieb 22 kW
• Hohe Eilgänge in X und Z
• Lieferung mit montierter 3‑Achsen‑Positionsanzeige

Arbeitsbereich
Werkstücklänge (max.): 5.000 mm
Drehdurchmesser über Bett: 1.250 mm
Umlauf-Ø über Support: 900 mm
Werkstückgewicht (max.): 6.000 kg
Bettbreite: 755 mm
Max. Werkstückgewicht zwischen den Spitzen: 6.000 kg
Max. Werkstückgewicht am Futter: 1.500 kg

Verfahrwege
Verfahrweg X-Achse: 630 mm
Verfahrweg Z-Achse: 4.800 mm
Verfahrweg Z1-Achse: 300 mm
Schwenkbereich Oberschlitten: ±180°

Spindel
Spindeldrehzahlen (rechts): 3,15 1/min - 315 1/min
Spindeldrehzahlen (links): 4 1/min - 315 1/min
Spindelbohrung: 130 mm
Spindelaufnahme: ISO A2-15

Eilgang
Eilgang X-Achse: 1.870 mm/min
Eilgang Z-Achse: 3.740 mm/min

Vorschub
Vorschub X-Achse: 0,064 mm/U - 12 mm/U
Vorschub Z-Achse: 0,032 mm/U - 6 mm/U
Vorschub Z1-Achse: 0,016 mm/U - 3 mm/U

Gewindeschneiden
Gewindeschneiden metrisch: 1 mm - 120 mm
Gewindeschneiden diametral: (42) 30 - 1/4 DP
Gewindeschneiden Modul: 0,5 mm - 60 mm
Whitworth-Gewinde: (48) 0,5 - 60 TPI

Reitstock
Reitstockpinoldurchmesser: 160 mm
Reitstockpinolenkonus: metrisch 80
Reitstockpinolenhub: 300 mm
Reitstockquerverstellung: ±2,5 mm

Antriebsleistung
Motorleistung Hauptantrieb: 22 kW

Maße und Gewicht
Abmessungen (L×B×H): 8,1 m x 1,88 m x 1,92 m
Gewicht: 13.300 kg

Standardausstattung / ausgewählte Ausrüstungsmerkmale

• 3‑Achsen‑Positionsanzeige X.Pos 3.2 (montiert)
• Überlastkupplung im Schlosskasten
• Joysticksteuerung für X- und Z-Vorschub am Support
• Motorische Positionierung des Reitstocks (bei Spitzenweiten ≥ 3000 mm)
• Mitlaufende und feste Lünetten für lange Werkstücke

Technische Daten

• Modell: DL E Heavy 620/5000
• Werkstücklänge (max.): 5.000 mm
• Drehdurchmesser über Bett: 1.250 mm
• Umlauf-Ø über Support: 900 mm
• Max. Werkstückgewicht: 6.000 kg
• Bettbreite: 755 mm
• Verfahrwege X/Z/Z1: 630 / 4.800 / 300 mm
• Hauptantrieb: 22 kW
• Eilgang X/Z: 1.870 / 3.740 mm/min
• Vorschubbereiche X/Z/Z1: 0,064–12 / 0,032–6 / 0,016–3 mm/U
• Gewindebereiche: metrisch 1–120 mm; Modul 0,5–60 mm; Whitworth 0,5–60 TPI
• Reitstockpinole/Hub: 160 mm / 300 mm
• Maße (L×B×H): 8,1 m × 1,88 m × 1,92 m
• Maschinengewicht: 13.300 kg
