CNC-Drehmaschine LabTurn 2028 CNC

horizontal2-Achsmit Schrägbett

Produktübersicht

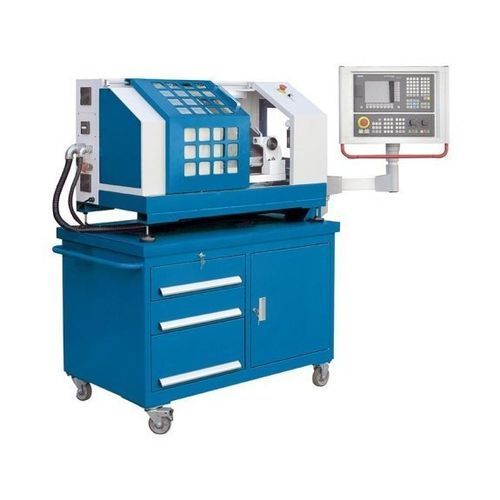

Die LabTurn 2028 CNC ist eine kompakte, mobile CNC-Drehmaschine, ausgelegt für CNC-Ausbildung und Kleinserienfertigung. Sie bildet die wesentlichen Funktionen einer großformatigen Produktionsdrehmaschine auf kleinem Raum ab. Der 8-fach Werkzeugrevolver bietet jeweils vier Werkzeuge für Innen- und Außenbearbeitung; mit Reitstock können längere Werkstücke bearbeitet werden. Die Hauptspindel dreht bis 3.000 1/min, das hydraulische 3-Backenfutter hat Ø100 mm. Die Siemens 808D Advance Steuerung bietet eine einfache, intuitive Bedienoberfläche und ist ideal für Ausbildung und Einstieg in CNC-Anwendungen.

Highlights

• Siemens 808D Advance Steuerung für Ausbildung und Einsteigerproduktion
• 8-fach Revolver für Innen- und Außenbearbeitung (4 Werkzeuge je Funktion)
• Linearführungen und vorgespannt Kugelgewindetriebe auf allen Achsen
• Geschlossener Arbeitsraum mit großer Schiebetür
• Fahrbares Untergestell mit integriertem Stauraum

Maschinenaufbau

• Schrägbettkonstruktion aus Grauguss für Stabilität und effiziente Spanabfuhr
• Geschlossener Arbeitsraum mit guter Zugänglichkeit über Schiebetür
• Zentralschmierung zur Reduzierung von Wartungsaufwand

Spindel

• Hydraulisches 3-Backenfutter Ø100 mm (Serie)
• Drehzahlbereich: 100 – 3.000 1/min
• Spindelbohrung: 20 mm; Spindelaufnahme: MK 3

Werkzeug

• 8-fach Werkzeugrevolver mit 4 Werkzeugplätzen pro Station für Innen- und Außenbearbeitung
• Typische Schaftmaß: 8 mm x 8 mm; Bohrstangenaufnahme Ø 12 mm

Steuerung & Software

• Siemens 808D Advance: intuitive Benutzerführung, geeignet für Ausbildung und einfache Produktionsaufgaben

Serienausstattung (Auswahl)

• Siemens 808D Advance Steuerung
• Elektronisches Handrad
• 8-fach Werkzeugrevolver
• Fahrbares Untergestell
• Reitstock (Pinolenmaß Ø 20 mm, Konus MK 2)
• 3-Backenfutter Ø100 mm
• Zentralschmierung
• Arbeitsleuchte, Bedienwerkzeuge, Handbücher

Optionale Zubehörbeispiele

• Indexierbare Plattensätze
• Drehwerkzeug-Satz (7 Teile) 8 x 8 mm
• Leit- und Dreibacken (verschiedene MT-Größen)
• Späneförderung und Werkstattausrüstung

Technische Daten

• Modell: LabTurn 2028 CNC
• Werkstücklänge (max.): 280 mm
• Drehdurchmesser über Bett: 200 mm
• Umlauf-Ø über Support: 90 mm
• Verfahrweg X-Achse: 86 mm
• Verfahrweg Z-Achse: 155 mm
• Drehzahlbereich Spindel: 100 – 3.000 1/min
• Spindelbohrung: 20 mm
• Spindelaufnahme: MK 3
• Drehfutterdurchmesser: 100 mm
• Eilgang: 2.000 mm/min
• Vorschubgeschwindigkeit: 1.000 mm/min
• Max. Drehmoment Vorschubmotor: 2,2 Nm
• Anzahl Werkzeugplätze: 8 (Revolver)
• Werkzeugschaft-Abmessungen: 8 mm x 8 mm
• Bohrstangenaufnahme Ø: 12 mm
• Positioniergenauigkeit X/Z: 0,022 mm
• Wiederholgenauigkeit X/Z: 0,01 mm
• Reitstock: Pinolendurchmesser 20 mm, Hub 30 mm, Konus MK 2
• Motorleistung Hauptantrieb: 1 kW
• Abmessungen (L x B x H): 1,4 m x 0,9 m x 1,85 m
• Gewicht: 500 kg
