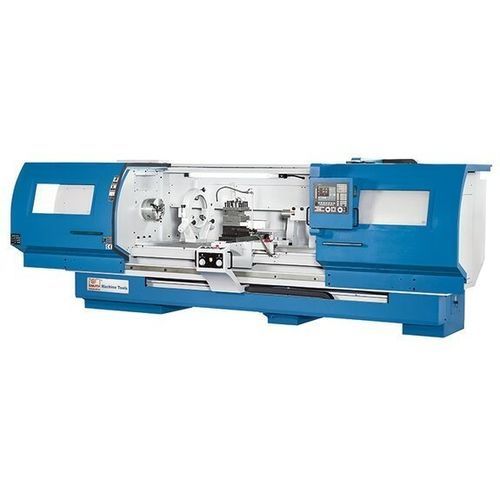

CNC-Drehmaschine Forceturn 800.30

horizontal2-AchsFlachbett

Produktbeschreibung
Die Forceturn 800.30 ist eine zyklusgesteuerte CNC-Flachbettdrehmaschine für schwere und lange Werkstücke. Das steife Flachbett und die verfügbaren Spindeloptionen machen die Maschine geeignet für Instandhaltung, Einzelteilfertigung und Kleinserien (Standardstücklänge 3.100 mm). Die benutzerfreundliche Steuerung bietet Teach-in-Funktionen und zwei elektronische Handräder für manuelle Eingriffe.

Hauptmerkmale

• Leistungsstarker Hauptantrieb für schwere Zerspanung
• Servo-gesteuerter 4-fach Werkzeugwechsler
• Zwei elektronische Handräder für rasches Einrichten und Feinpositionierung
• Zyklenprogrammierung mit Profileditor und grafischer Simulation

Maschinenkonstruktion

• Großdimensionierte, gehärtete und geschliffene Führungen im Flachbett für hohe Steifigkeit und Wiederholgenauigkeit
• Ausgelegt für schwere Werkstücke (bis ca. 1,7 t, je nach Ausführung)
• Leistungsfähige Kühlmittelanlage und automatische Zentralschmierung serienmäßig
• Spindelbohrung: 85 mm (Modelle 630) oder 105 mm (Modelle 800)

Spindel / Hauptantrieb

• Stufenlos programmier- und regelbare Spindeldrehzahlen mit automatisch schaltbarem 3-Stufen-Hauptgetriebe
• Motorleistung Hauptantrieb: 22 kW (15 kW Dauerleistung) je nach Konfiguration

Werkzeugwechsler

• Schwerer, automatischer 4-fach Servo-Werkzeughalter für programmgesteuerte Werkzeugwechsel

Bedienung & Steuerung

• Fagor-Steuerung (z. B. Fagor 8058 Elite) mit intuitiver Zyklenprogrammierung und grafischer Simulation
• Elektronische Handräder am Bedienpult für schnelles Einrichten und manuelle Eingriffe
• Schnittstellen für Programmübertragung und externe Kommunikation

Standardausstattung (Auszug)

• Fagor 8058 Elite Steuerung (je nach Ausführung)
• 2 elektronische Handräder
• Automatisches 3-Stufen-Getriebe
• 4-fach Servo-Werkzeughalter
• 3-Backen-Futter Ø 300 mm
• Reitstock
• Kühlmitteleinrichtung
• Zentralschmierung
• Arbeitsleuchte und Werkzeug für Servicearbeiten

Optionen (Auszug)

• Ketten-Späneförderer
• Sauter 8-fach VDI 40 hydraul. Servorevolver
• Reduktionshülsen, Körnerspitzen
• Werkzeug- und Wendeschneidplatten-Sets

Charakteristiken / Spezifikationen

• Drehdurchmesser über Bett: 818 mm
• Bettbreite: 450 mm
• Spitzenhöhe: 420 mm
• Umlauf-Ø über Support: 570 mm
• Werkstücklänge (max.): 3.100 mm
• Verfahrweg X-Achse: 450 mm
• Verfahrweg Z-Achse: 3.000 mm
• Drehzahlbereich Hauptspindel: 20 1/min – 1.500 1/min
• Spindelaufnahme: A1-11
• Spindelbohrung: 105 mm
• Eilgang X: 5.000 mm/min; Eilgang Z: 5.000 mm/min
• Anzahl Werkzeugplätze: 4
• Positioniergenauigkeit X: 0,015 mm; Z: 0,02 mm
• Wiederholgenauigkeit X: 0,007 mm; Z: 0,01 mm
• Reitstockkegel: MK 5; Reitstockpinolendurchmesser: 105 mm; Hub: 170 mm
• Motorleistung Hauptantrieb: 22 kW (15 kW Dauer)
• Motorleistung X-Achse: 2 kW; Z-Achse: 3,6 kW; Gesamtleistungsaufnahme: 40 kVA
• Abmessungen (L x B x H): 5,5 m x 2,25 m x 2,25 m; Gewicht: ca. 6.000 kg
• Serie: Forceturn — zyklusgesteuerte Flachbettdrehmaschinen für schwere und lange Werkstücke
• Marke: KNUTH
