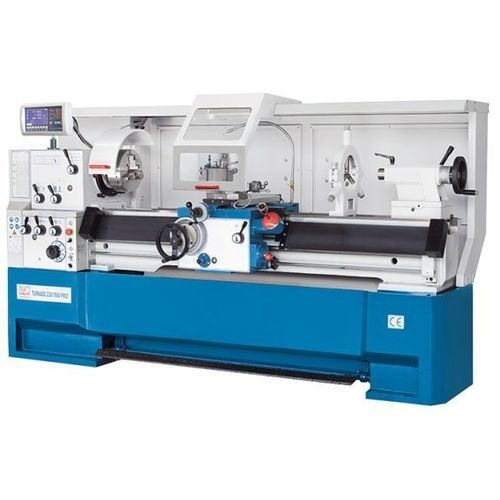

Konventionelle Drehmaschine Turnado 230/1000 PRO

horizontal2-Achsuniversell

Produktbeschreibung
Die Turnado PRO-Serie verbindet klassische Drehmaschinentechnik mit moderner Antriebs- und Steuerungstechnik für anspruchsvolle industrielle Dreharbeiten. PRO-Modelle bieten einen per Inverter regelbaren weiten Drehzahlbereich, konstante Schnittgeschwindigkeit und Eilgänge für effiziente manuelle und halbautomatische Bearbeitung von Wellen, Buchsen und Drehteilen.

Highlights

• Stufenlos regelbarer, invertergesteuerter Drehzahlbereich
• Fahrtenschlitten mit Eilgangmotor für schnelle Positionswechsel
• Umfangreiches Standardzubehör und einstellbare Führungen
• Konstante Schnittgeschwindigkeit (V‑constant) für gleichmäßige Oberflächengüte

Details

• Ergonomische Verkleidung, die Bedienelemente und Funktionen integriert
• Stark verripptes Gussbett, stabiler Spindelstock und massiver einteiliger Unterbau für Stabilität
• Herausnehmbare Brücke für die Bearbeitung kurzer Werkstücke mit großem Durchmesser
• Rückwärtsgetriebe und moderne elektronische Spindelregelung für hohes Drehmoment und großen Drehzahlbereich
• Vorgespannte Präzisionsspindellager für Rundlaufgenauigkeit und Tragfähigkeit
• Alle Führungen sind einstellbar; Zahnräder und Wellen sind gehärtet und geschliffen für Laufruhe
• Der Schlosskasten läuft im Ölbad, wartungsarm; Zentralschmierung im Support vereinfacht die Wartung
• Micrometer-Bettanschlag für hohe Wiederholgenauigkeit auf der Z-Achse
• Reitstock seitlich verstellbar für Kegeldrehen
• X.Pos Positionsanzeige ergänzt durch digitale Drehzahlanzeige und programmierbare Zusatzfunktionen
• V-konstant: Die Spindeldrehzahl passt sich beim Plandrehen automatisch dem Werkstückdurchmesser an, um konstante Schnittgeschwindigkeit zu erreichen

Charakteristika / Spezifikationen
Arbeitsraum
Spitzenweite: 1000 mm
Spitzenhöhe: 230 mm
Umlauf-Ø über Bett: 460 mm
Drehdurchmesser über Brücke: 690 mm
Umlauf-Ø über Support: 274 mm
Brückenlänge: 155 mm
Bettbreite: 300 mm

Verfahrwege
Verfahrweg X-Achse: 285 mm
Verfahrweg Z1-Achse: 128 mm
Schwenkbereich Oberschlitten: ± 52°

Spindel
Drehzahlbereich (Low): 30 1/min - 600 1/min
Drehzahlbereich (High): 600 1/min - 3000 1/min
Spindelbohrung: 58 mm
Spindelaufnahme: Camlock D1-6
Spindelkonus: 6 MT

Vorschub
Vorschub X-Achse: 0,025 mm/U - 1,384 mm/U
Vorschub Z-Achse: 0,055 mm/U - 3,061 mm/U

Gewindeschneiden
metrisch: 0,1 mm - 14 mm
diametral: (50) 4-112 DP
Modul: 0,1 mm - 7 mm
Whitworth: (60) 2-112 TPI

Reitstock
Pinoldurchmesser Reitstock: 60 mm
Reitstockkonus: MK 4
Pinolenhub: 120 mm
Querabweichung Reitstock: ± 13 mm

Antriebsleistung
Motorleistung Hauptantrieb: 7,5 kW

Abmessungen und Gewicht
Abmessungen (L x B x H): 2,2 m x 1,08 m x 1,57 m
Gewicht: 1720 kg

Weitere Merkmale

• Modell: Turnado 230/1000 PRO
• Typ: Universal-Drehmaschine für manuelles und halbautomatisches Drehen
• V-konstant für konstante Schnittgeschwindigkeit beim Plandrehen
• Herausnehmbare Brücke für kurzteilige Großdurchmesserbearbeitung
• Spindelbohrung 58 mm, Camlock D1-6, Konus 6 MT; Drehzahl bis 3000 1/min
• Vorschub- und Gewindebereiche für metrisch, diametral, Modul und Whitworth
• Hauptmotor: 7,5 kW; Aufstellmaße und Gewicht für den Industrieeinsatz
