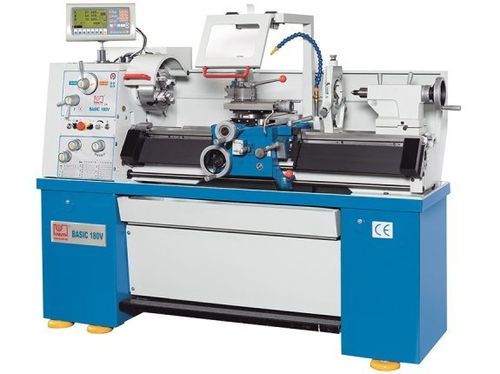

Konventionelle Drehmaschine Basic 180 V

horizontal3-AchsCamlock D1-4

Übersicht
Die Basic 180 V ist eine schwere Mechanikerdrehmaschine mit einer Bettbreite von 206 mm und rund 30 % höherem Gesamtgewicht gegenüber vergleichbaren Maschinen. Das stark verrippte Graugussbett verbessert Steifigkeit und Dämpfung und ermöglicht schwerere Zerspanungen für industrielle Einsätze. Mit einem Inverter ausgestattet, erreicht die Spindel bis zu 3.000 U/min. Die Funktion konstante Schnittgeschwindigkeit sorgt beim Plandrehen für eine gleichmäßige Oberflächenqualität.

Highlights

• Größte Bettbreite in dieser Maschinenklasse
• Konstante Schnittgeschwindigkeit
• Hohe Spindeldrehzahl und Hauptmotor 4 kW
• Umfangreiche Serienausstattung für vielseitige Anwendungen

Arbeitsbereich
Spitzenweite: 1.000 mm
Drehdurchmesser über Bett: 356 mm
Umlauf-Ø über Support: 220 mm
Bettbreite: 206 mm

Verfahrwege
Verfahrweg X-Achse: 178 mm
Verfahrweg Z1-Achse: 92 mm
Schwenkbereich Oberschlitten: ± 50°

Hauptspindel
Drehzahlbereich High: 550 1/min - 3.000 1/min
Drehzahlbereich Low: 30 1/min - 550 1/min
Spindelaufnahme: Camlock D1-4
Spindelbohrung: 38 mm
Spindelkonus: 5 MK (MT5)

Vorschub
Vorschub X-Achse: 0,014 mm/U - 0,206 mm/U
Vorschub Z-Achse: 0,043 mm/U - 0,653 mm/U

Gewindeschneiden
Gewindeschneiden metrisch: (37) 0,4 - 7 mm
Gewindeschneiden Whitworth: (28) 4 - 56 TPI

Reitstock
Reitstockpinolendurchmesser: 45 mm
Reitstockkonus: 3 MK (MT3)
Reitstockpinolenhub: 120 mm
Reitstockquerverstellung: ± 10 mm

Antriebsleistung
Motorleistung Hauptantrieb: 4 kW

Maße und Gewicht
Abmessungen (L x B x H): 1,95 m x 0,75 m x 1,55 m
Gewicht: 880 kg

Produktdetails

• Bett aus Grauguss, stark verrippt für Steifigkeit und Dämpfung
• Sämtliche Führungen induktiv gehärtet und präzisionsgeschliffen
• Hauptspindel mit D1-4 Aufnahme, Bohrung Ø 38 mm auf nachstellbaren Kegelrollenlagern
• Zahnräder aus Cr‑Ni‑Stahl, gehärtet, präzisionsgeschliffen, im Ölbad laufend
• Reitstock zum Kegeldrehen ±10 mm verschiebbar
• Führungen über Keilleisten nachstellbar
• Abnahmeprotokoll nach DIN
• 3‑achsige Positionsanzeige (montiert))

Steuerung / Bedienfunktionen

• 3‑Achsen Positionsanzeige (X.pos 3.2 VC) mit Drehzahlanzeige und Mehrfachfunktionen
• Auflösung der Messskalen: 0,005 mm (5 µm)
• Basisfunktionen: Spindel EIN/AUS, Einheitenumrechnung Zoll/mm, ABS/INKR Anzeige, Radius/Durchmesser, Z1/Z2 Summenschaltung, Taschenrechner, Position setzen/zurücksetzen
• Erweiterte Funktionen: Achspositionserhalt bei ausgeschaltetem Display, Lochkreisberechnung, Kegeldrehen‑Funktion, Werkzeuganschlag‑Bezug
• Stufenlose Spindeldrehzahl über 2 Getriebestufen und konstante Schnittgeschwindigkeit passt Drehzahl an Werkstückradius an

Spezifikationen

• Modell: Basic 180 V
• Bettbreite: 206 mm
• Spitzenweite: 1.000 mm
• Drehdurchmesser über Bett: 356 mm
• Umlauf-Ø über Support: 220 mm
• Spindelbohrung: 38 mm (Camlock D1-4)
• Spindelkonus: 5 MK
• Spindeldrehzahlbereich: 30 - 3.000 1/min
• Hauptmotorleistung: 4 kW
• Vorschubbereiche: X 0,014 - 0,206 mm/U; Z 0,043 - 0,653 mm/U
• Gewindeschneiden: metrisch 0,4 - 7 mm (37 Einstellungen); Whitworth 4 - 56 TPI (28 Einstellungen)
• Reitstockpinole: Ø45 mm, Hub 120 mm, Verstellung ±10 mm
• Abmessungen: 1,95 m x 0,75 m x 1,55 m
• Gewicht: 880 kg
