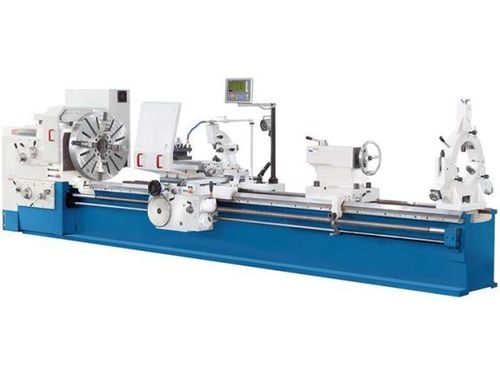

Konventionelle Drehmaschine DL S 515/4000

horizontal3-Achsstarr

Beschreibung
Die DL S 515/4000 ist eine Schwerdrehmaschine für konventionelle Bearbeitung großer Durchmesser und langer Werkstücke. Sie bearbeitet Werkstücke bis 4.000 mm Länge und Drehdurchmesser über 720 mm; das breite, stark verrippte Monoblockbett ist für hohe Massen und große Schnittkräfte ausgelegt.

Highlights

• Spitzenweite bis 4.000 mm
• Spindelbohrung: 100 mm
• Vierstufige Spindeldrehzahl
• Hauptspindelmotor 22 kW für hohes Drehmoment
• Eilgang X und Z für schnelles Positionieren
• Montierte 3‑Achsen‑Positionsanzeige (Auflösung 0,01 / 0,005 mm)

Produktdetails

• Extra schweres, breites Monoblock‑Maschinenbett mit tiefen Rippen zur Minimierung von Verformungen unter Last
• Induktionsgehärtete und geschliffene Führungen für dauerhafte Genauigkeit und geringen Verschleiß
• Massiver Spindelstock mit Kegelrollenlagern und 100 mm Spindelbohrung für Stabilität bei schweren Lasten
• Manuell geschaltetes 4‑Gang‑Getriebe kombiniert mit frequenzgeregeltem Antrieb für präzise Drehzahlanpassung und hohes Drehmoment
• Joystick am Support zur direkten Steuerung der Vorschübe X und Z
• Einstellbare Überlastkupplung im Schaltkasten zum Schutz der Vorschubmechanik
• Support und Oberschlitten ausgelegt für hohe Schnittkräfte
• Komplettes Positionsdisplay mit Werkzeugspeicher und Umrechnung mm/Zoll

Technische Daten

• Modell: DL S 515/4000
• Einsatzgebiet: Schwerdrehmaschine für große Werkstücke, konventionelles Drehen
• Spitzenweite (max.): 4.000 mm
• Drehdurchmesser über Bett: 1.000 mm
• Drehdurchmesser über Support: 720 mm
• Spindelbohrung: 100 mm
• Spindeldrehzahl: 5 - 630 1/min (4 Stufen)
• Motorleistung Hauptantrieb: 22 kW
• Eilgang X / Z: 1.800 / 3.640 mm/min
• Verfahrwege X / Z / Z1: 520 / 3.700 / 250 mm
• Werkzeugschaft: 32 x 32 mm
• Max. Werkstückgewicht: 4.000 kg
• Abmessungen (L x B x H): 6,15 m x 1,5 m x 1,6 m
• Gewicht Maschine: 8.400 kg
