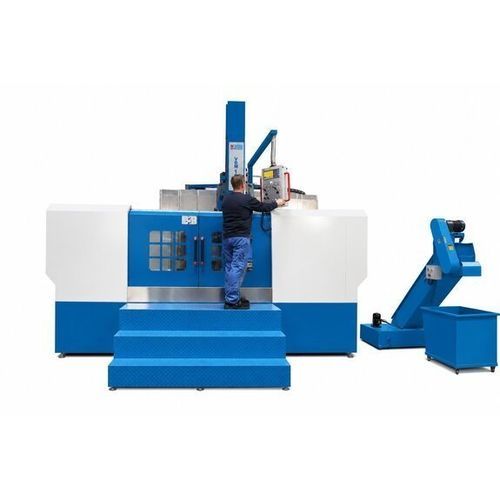

Konventionelle Drehmaschine VDM 1600 S

vertikal3-AchsVorgelege

Overview
Die VDM 1600 S ist eine konventionelle Vertikaldrehmaschine zur Bearbeitung großer Durchmesser und schwerer Werkstücke, ausgelegt für einfaches Be- und Entladen. Die Maschine verfügt über einen drehmomentstarken Servoantrieb für den Vorschub, hydraulische Klemmung der Quertraverse und einen leistungsfähigen Hauptantrieb mit Getriebe für schwere Zerspanung. Ein Seitensupport mit eigenem Vorschub ist für Außenkonturen verfügbar. Eine serienmäßige 3-Achs-Positionsanzeige gewährleistet die Genauigkeit.

Highlights

• Einfaches Bestücken und Zugang per Kran und Stapler
• Stufenlose Vorschubregelung über Servomotor
• Langer, stabiler Vertikalausleger mit gehärteten Führungen
• Seitensupport mit eigenem Vorschub für Außenbearbeitung
• Reduktionsgetriebe für hohes Spindeldrehmoment

Working area
Umlaufdurchmesser (max.): 1.600 mm
Drehdurchmesser — oberer Werkzeughalter: 1.600 mm
Drehdurchmesser — seitlicher Werkzeughalter: 1.400 mm
Bearbeitungshöhe (max.): 1.000 mm
Schwenkbereich oberer Werkzeughalter: ± 30°
Werkstücklänge (max.): 1.000 mm
Werkstückgewicht (max.): 5.000 kg

Travels
Verfahrweg X1-Achse oberer Support: 915 mm
Verfahrweg Z1-Achse oberer Support: 800 mm
Verfahrweg W-Achse, Traverse: 650 mm
Verfahrweg X2-Achse seitlicher Support: 630 mm
Verfahrweg Z2-Achse seitlicher Support: 900 mm

Headstock
Drehzahlbereich: 5 1/min - 160 1/min
Drehmoment (max.): 25.000 Nm
Drehtischdurchmesser: 1.400 mm

Rapid feed
Eilgang oberer Support: 1.800 mm/min
Eilgang seitlicher Support: 1.800 mm/min

Feed
Vorschubgeschwindigkeit X-Achse: 0,8 mm/min - 86 mm/min
Vorschubgeschwindigkeit Z-Achse: 0,8 mm/min - 86 mm/min
Vorschubgeschwindigkeit W-Achse: 440 mm/min

Tooling
Werkzeughalter: 30 mm x 40 mm
Werkzeuggewicht (max.): 50 kg

Drive capacity
Motorleistung Hauptantrieb: 30 kW
Motorleistung X-Achse: 4,7 kW
Motorleistung Z-Achse: 4,7 kW

Measures and weights
Abmessungen (L x B x H): 6,5 m x 4,2 m x 5 m
Gewicht: 12.500 kg

Technical specifications

• Modell: VDM 1600 S
• Umlaufdurchmesser max.: 1.600 mm
• Bearbeitungshöhe max.: 1.000 mm
• Max. Werkstückgewicht: 5.000 kg
• Max. Spindeldrehmoment: 25.000 Nm
• Hauptmotor: 30 kW
• Servomotor-Vorschubregelung (stufenlos)
• Hydraulische Klemmung der Traverse
• Seitensupport mit eigenem Vorschub (X2/Z2)
• Verfahrwege: X1 915 / Z1 800 / W 650 / X2 630 / Z2 900 mm
• Eilgang oberer/seitlicher Support: 1.800 mm/min
