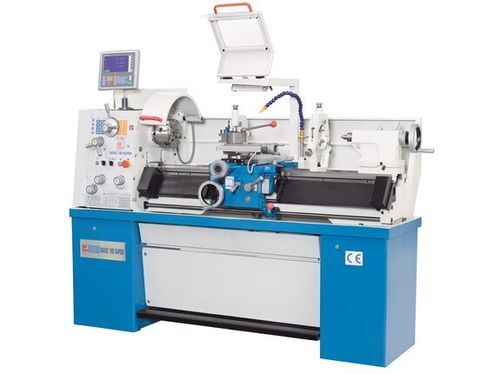

Konventionelle Drehmaschine Basic 180 Super

horizontal2-AchsCamlock D1-4

Kurzbeschreibung
Die Basic 180 Super von KNUTH ist die größte konventionelle Mechanik‑Drehmaschine der Baureihe und für industrielle Zerspanungsaufgaben konzipiert, bei denen Steifigkeit und Stabilität entscheidend sind. Die Bettbreite von 206 mm und das erhöhte Maschinengewicht verbessern die Schwingungsdämpfung und die Bearbeitungsqualität. Die Maschine wird mit 3‑Achsen‑Positionsanzeige, Schnellwechselhalter und umfangreichem Serienzubehör ausgeliefert.

Highlights

• Breites, stark verripptes Graugussbett für hohe Stabilität
• Stabile Konstruktion zur Minimierung von Vibrationen bei harten Schnitten
• Leistungsstarker Hauptantrieb 2,4 kW für industrielle Einsätze
• Umfangreiche Serienausstattung für vielseitige Werkstattaufgaben

Produktdetails

• Bett aus Grauguss mit tiefen Rippen; Bettbreite 206 mm
• Sämtliche Führungen induktiv gehärtet und präzisionsgeschliffen
• Spindelaufnahme Camlock D1‑4; Spindelbohrung Ø 38 mm; Spindel in 2 nachstellbaren Kegelrollenlagern geführt
• Zahnräder aus Cr‑Ni‑Stahl, gehärtet, präzisionsgeschliffen, im Ölbad laufend
• Reitstock verschiebbar ±10 mm für Kegeldrehen
• Kraftvoller Hauptantrieb 2,4 kW im Untergestell
• Führungen über Keilleisten nachstellbar
• Abnahmeprotokoll nach DIN
• 3‑Achsen‑Positionsanzeige X.Pos 3.2 bereits montiert

Serienausstattung (Auszug)

• 3‑Achsen Positionsanzeige X.Pos 3.2 (montiert)
• Schnellwechsel‑Werkzeugkopf und Schnellwechselhalter (WE‑Typen)
• 3‑Backen‑Futter Ø160 mm (selbstzentrierend)
• 4‑Backen‑Futter Ø200 mm (unabhängig)
• Planscheibe Ø320 mm
• Feste und mitlaufende Lünette
• Kühlmitteleinrichtung und Spänewanne
• Mikrometer‑Längsanschlag und Gewindeprüfer
• Reduzierhülsen, feste und drehbare Spitzen, Schutzabdeckungen
• Futterschutz mit Verriegelung, Fußbremse, Arbeitsleuchte
• Betriebsanleitung und Werkzeugsatz

Technische Daten (Kernangaben)
Arbeitsbereich
Spitzenweite: 1.000 mm
Drehdurchmesser über Bett: 356 mm
Umlauf‑Ø über Support: 220 mm
Bettbreite: 206 mm

Verfahrwege
Verfahrweg X‑Achse: 178 mm
Verfahrweg Z1‑Achse: 92 mm
Schwenkbereich Oberschlitten: ± 50°

Hauptspindel
Spindeldrehzahl: 45 1/min - 1.800 1/min
Spindelbohrung: 38 mm
Spindelaufnahme: Camlock D1‑4
Spindelkonus: 5 MK

Vorschub
Vorschub X‑Achse: 0,015 mm/U - 0,22 mm/U
Vorschub Z‑Achse: 0,043 mm/U - 0,653 mm/U

Gewindeschneiden
Gewinde metrisch: (37) 0,4 - 7 mm
Gewinde Whitworth: (28) 4 - 56 TPI

Reitstock
Pinolendurchmesser: 45 mm
Reitstockkonus: 3 MK
Pinolenhub: 120 mm
Reitstockquerverstellung: ± 10 mm

Antriebsleistung
Motorleistung Hauptantrieb: 2,4 kW

Maße und Gewicht
Abmessungen (L x B x H): 1,95 m x 0,75 m x 1,55 m
Gewicht: 880 kg

Technische Merkmale

• Modell: Basic 180 Super
• Serienmäßig: 3‑Achsen Positionsanzeige, Schnellwechselsystem, Kühlsystem, Schutzabdeckungen, Lünette(n), Futter und Basiswerkzeuge
