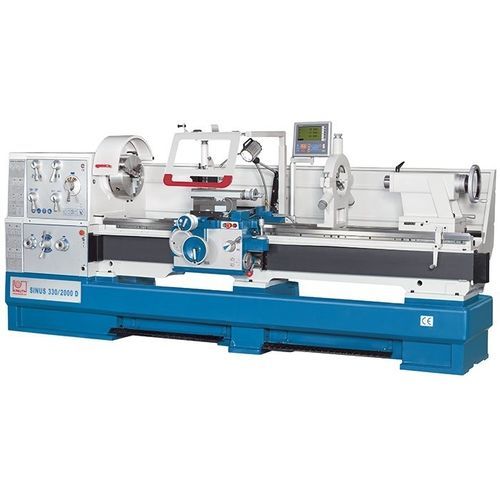

Konventionelle Drehmaschine Sinus 400/2000 D

horizontalD1-8für lange Werkstücke

Übersicht
Sinus D ist die größte Baureihe im Segment der konventionellen Drehmaschinen. Die Konstruktion basiert auf einem schweren, einteiligen Gussbett und einer mechanischen Lamellenkupplung zwischen Motor und Spindel. Herausnehmbare Bettbrücke, Eilgang und Kegeldreheinrichtung ermöglichen die Bearbeitung langer Werkstücke und großer Flansche.

Highlights

• Einteiliges schweres Gussbett für hohe Steifigkeit
• Massiver Spindelstock mit großen Lagern und Spindelbohrung 105 mm
• Eilgang auf X- und Z-Achse zur Reduzierung von Nebenzeiten
• Kegeldreheinrichtung serienmäßig zur Erweiterung der Einsatzmöglichkeiten
• Umfangreiche Schutz- und Sicherheitsfunktionen

Produktdetails

• Maschinenbett: Schwere, einteilige Guss-Grundplatte; Bettführungsbahnen induktionsgehärtet und geschliffen für dauerhafte Genauigkeit und geringen Verschleiß.
• Spindelstock und Vorschubgetriebe: Robuste Bauweise für hohe Genauigkeit und Laufruhe unter Last; Spindelbohrung 105 mm; mechanische Lamellenkupplung für kontrollierten Spindelanlauf.
• Support (Lünette): Lünette kann längs- und quer verfahren werden (Eilgang) zur Reduzierung von Hilfszeiten; integrierter Überlastschutz und Abdeckung für Leitspindel.
• Reitstock: Pinole mit gut ablesbarer Skala, großer Hub (235 mm) und seitlicher Verstellmöglichkeit für konische Arbeiten und tiefes Bohren.
• Ausstattung und Zubehör: Zentralschmierung am Support; Kegeldreheinrichtung serienmäßig; Schnellwechsel-Werkzeughalter-System mit Wechselkassette; feste und mitlaufende Lünette im Lieferumfang; große Spritzschutzwand hinten; integrierte LED-Arbeitsleuchte; Kühleinrichtung und Betriebswerkzeuge inklusive.

Technische Daten (Auszug)
Arbeitsbereich
Werkstücklänge (max.): 2.000 mm
Drehdurchmesser über Bett: 800 mm
Umlauf-Ø über Support: 570 mm
Drehdurchmesser ohne Brücke: 1.035 mm
Brückenlänge: 330 mm
Bettbreite: 400 mm

Verfahrwege
Verfahrweg X-Achse: 420 mm
Verfahrweg Z1-Achse: 230 mm
Schwenkbereich Oberschlitten: 70°

Hauptspindel
Spindeldrehzahl: 25 1/min - 1.600 1/min
Spindelbohrung: 105 mm
Spindelaufnahme: D1-8
Spindelkonus: ø 113 mm / 1:20

Eilgang
Eilgang X-Achse: 2.000 mm/min
Eilgang Z-Achse: 4.000 mm/min

Vorschub
Vorschub X-Achse: 0,022 mm/U - 0,74 mm/U
Vorschub Z-Achse: 0,044 mm/U - 1,48 mm/U

Gewindeschneiden
Gewindebereich metrisch: 0,45 mm - 120 mm
Diametral: 0,88 DP - 160 DP
Modul: 0,25 mm - 60 mm
Whitworth: (54) 7/16 - 80 TPI

Reitstock
Pinolendurchmesser: 90 mm
Reitstockkonus: 5 MK
Pinolenhub: 235 mm
Quer-Verstellung: ± 11 mm

Antriebsleistung
Motorleistung Hauptantrieb: 7,5 kW

Maße und Gewicht
Abmessungen (L x B x H): 3,74 m x 1,14 m x 1,91 m
Gewicht: 3.500 kg

Merkmale / technische Daten

• Modell: Sinus 400/2000 D
• Maschinenbett: einteiliges schweres Gussbett, induktionsgehärtete und geschliffene Führungsbahnen
• Werkstücklänge (max): 2.000 mm
• Drehdurchmesser über Bett: 800 mm
• Umlauf-Ø über Support: 570 mm
• Spindelbohrung: 105 mm
• Spindeldrehzahl: 25 - 1.600 1/min
• Spindelaufnahme: D1-8
• Spindelkonus: ø 113 mm / 1:20
• Eilgang X / Z: 2.000 mm/min / 4.000 mm/min
• Vorschubbereich X: 0,022 - 0,74 mm/U; Z: 0,044 - 1,48 mm/U
• Gewindebereich metrisch: 0,45 - 120 mm
• Reitstockpinole: Ø 90 mm, Hub 235 mm, Konus 5 MK
• Hauptmotorleistung: 7,5 kW
• Abmessungen (L x B x H): 3,74 m x 1,14 m x 1,91 m
• Gewicht: ca. 3.500 kg
