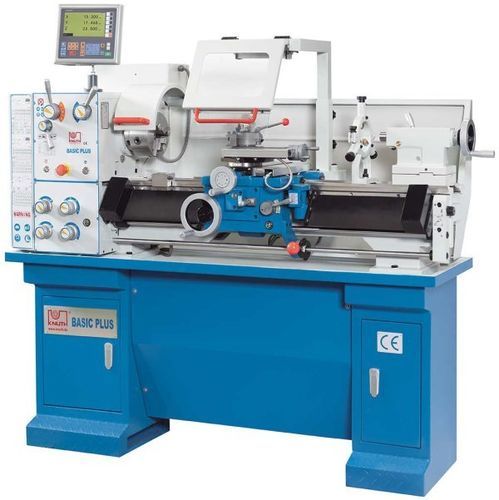

Konventionelle Drehmaschine Basic Plus

horizontal2-AchsPräzision

Beschreibung
Die Basic Plus ist eine manuelle Bankdrehmaschine für Einzelteilfertigung, Instandhaltung und Ausbildung. Sie lässt sich durch eine große Auswahl an optionalem Zubehör für Reparaturwerkstätten, Schulwerkstätten und allgemeine Werkstätten konfigurieren.

Hauptmerkmale

• Gusseiserne Maschinenbett mit doppelter V-Führung, gehärtet und geschliffen
• Kompakte Stellfläche für enge Werkstattverhältnisse
• Schnellwechsel-Werkzeughalter mit 0,01 mm Wiederholgenauigkeit
• Montierte 3-Achsen-Anzeige X.Pos 3.2
• umfangreiche Serienausstattung und zahlreiche Optionen

Serienausstattung (Auszug)

• Hauptspindel-Schaltgetriebe gehärtet und geschliffen
• Spindel mit Camlock D1-4 Aufnahme, Bohrung Ø 38 mm
• einstellbare Kegelrollenlager der Spindel
• Reitstock mit 100 mm Spitzenhub und ±10 mm Querverschiebung
• Schaltgetriebe zum Wechsel der Vorschubrichtung
• Schnellspanndrehhalter
• 3-Backen-Futter Ø160 mm und Planscheibe Ø200 mm (geliefert)
• Feste und angetriebene Reit- und Leitstöcke, Mikrometervorschubanschlag, Gewindeprüfer
• Schutzabdeckungen mit Verriegelung, Arbeitsleuchte, Werkzeugkasten

Technische Daten
Arbeitsbereich
Spitzenweite: 810 mm
Drehdurchmesser über Bett: 300 mm
Dreh-Ø über Schlitten: 178 mm
Bettbreite: 180 mm

Fahrwege
X-Achse Fahrweg: 155 mm
Z1-Achse Fahrweg: 95 mm
Schwenkbereich Planschlitten: ± 60°

Spindel
Drehzahlen: 60 - 1550 (9x2) 1/min
Spindelbohrung: 38 mm
Spindelaufnahme: Camlock D1-4
Spindelkegel: MT5

Vorschub
Vorschub X-Achse: 0,014 mm/U - 0,38 mm/U
Vorschub Z-Achse: 0,052 mm/U - 1,392 mm/U

Gewindeschneiden
Metrisch: (26) 0,4–7 mm
Whitworth: (34) 4–56 TPI

Reitstock
Pinolendurchmesser: 32 mm
Pinolenkegel: MT3
Pinolenhub: 100 mm
Quereinstellung: ± 10 mm

Antrieb
Leistung Hauptantrieb: 1,1 kW

Abmessungen und Gewicht
Gesamtmaße (L×B×H): 1,6 m × 0,75 m × 1,27 m
Gewicht: 520 kg

Hinweise
Die Maschine wird mit umfangreicher Serienausstattung und zahlreichen optionalen Zubehörteilen geliefert (Futter, Werkzeughalter, Messgeräte, Kühlsysteme etc.).

Spezifikationen

• Modell: Basic Plus
• Marke: KNUTH
• Spitzenweite: 810 mm
• Drehdurchmesser über Bett: 300 mm
• Spindelbohrung: 38 mm (Camlock D1-4)
• Drehzahlen: 60 - 1550 1/min (9x2)
• Hauptmotor: 1,1 kW
• Pinolenhub Reitstock: 100 mm, Kegel MT3
• X-Verfahrweg: 155 mm — Z1-Verfahrweg: 95 mm
• Vorschubbereiche X/Z: X 0,014–0,38 mm/U, Z 0,052–1,392 mm/U
• Bett: Gusseisen, Doppel-V-Führung, gehärtet und geschliffen
• Abmessungen (L×B×H): 1,6 m × 0,75 m × 1,27 m
• Nettogewicht: 520 kg
