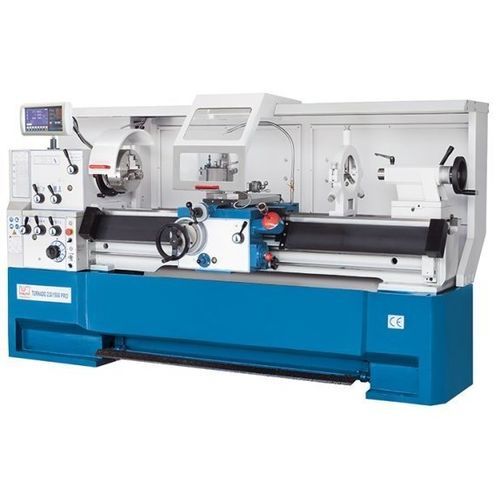

Konventionelle Drehmaschine Turnado 230/1500 PRO

horizontalstarrCamlock D1-6

Produktbeschreibung
Die Turnado PRO Baureihe ist die moderne Ausführung der konventionellen Drehmaschine. PRO-Modelle verbinden einen per Inverter geregelten, großen Drehzahlbereich mit konstanter Schnittgeschwindigkeit (V-konstant), schnellen Eilgängen und einem ergonomischen Gehäuse, um produktives Drehen mit hoher Oberflächenqualität zu ermöglichen. Geeignet für allgemeine industrielle Anwendungen und Werkstätten, die zuverlässige konventionelle Bearbeitung benötigen.

Highlights

• Stufenlos regelbarer Drehzahlbereich mit V-konstant
• Support mit Eilgangmotor für schnelle Längs-/Querbewegungen
• Umfangreiche Serienausstattung und wartungsarme Auslegung
• Massives einteiliges Gussuntergestell für hohe Steifigkeit

Produktdetails

• Artikelnummer: 320563
• Herausnehmbare Brücke ermöglicht die Bearbeitung kurzer Werkstücke mit großen Durchmessern
• Rückwärtsgang und moderne elektronische Regelung des Spindelantriebs für hohes Drehmoment über ein breites Drehzahlband
• Vorgespannte Präzisionsspindellager für hervorragenden Rundlauf und Tragfähigkeit
• Alle Führungen einstellbar; Zahnräder, Wellen und Führungen gehärtet und geschliffen für Laufruhe und lange Lebensdauer
• Schlosskasten im Ölbad für geringe Wartung
• Zentralschmierung im Support versorgt alle Führungsbahnen und vereinfacht die Wartung
• Mikrometer-Bettanschlag für hohe Wiederholgenauigkeit in Z
• Reitstock seitlich verstellbar für Kegeldrehen
• Positionsanzeige X.Pos mit digitaler Drehzahlanzeige und programmierbaren Zusatzfunktionen

Technische Daten

• Arbeitsbereich
  Spitzenweite: 1500 mm
  Spitzenhöhe: 230 mm
  Umlauf-Ø über Bett: 460 mm
  Drehdurchmesser über Brücke: 690 mm
  Umlauf-Ø über Support: 274 mm
  Brückenlänge: 155 mm
  Bettbreite: 300 mm
• Verfahrwege
  Verfahrweg X-Achse: 285 mm
  Verfahrweg Z1-Achse: 128 mm
  Schwenkbereich Oberschlitten: ±52°
• Spindel
  Drehzahlbereich Low: 30 1/min - 600 1/min
  Drehzahlbereich High: 600 1/min - 2.300 1/min
  Spindelbohrung: 58 mm
  Spindelaufnahme: Camlock D1-6
  Spindelkonus: 6 MK
• Vorschub
  Vorschub X-Achse: 0,025 mm/U - 1,384 mm/U
  Vorschub Z-Achse: 0,055 mm/U - 3,061 mm/U
• Gewindeschneiden
  Metrisch: 0,1 mm - 14 mm
  Diametral: (50) 4-112 DP
  Modul: 0,1 mm - 7 mm
  Whitworth: (60) 2-112 TPI
• Reitstock
  Reitstockpinolendurchmesser: 60 mm
  Reitstockkonus: MK 4
  Reitstockpinolenhub: 120 mm
  Reitstockquerverstellung: ±13 mm
• Antriebsleistung
  Motorleistung Hauptantrieb: 7,5 kW
• Maße und Gewicht
  Abmessungen (L x B x H): 2,75 m x 1,08 m x 1,57 m
  Gewicht: 1.970 kg

Zubehör und Serienausstattung

• Typische Serienausstattung: Futter, festlaufende und mitlaufende Lünette, verstellbarer Schutz, Kühleinrichtung, Arbeitsleuchte, Montagematerial, Bedienungsanleitung
