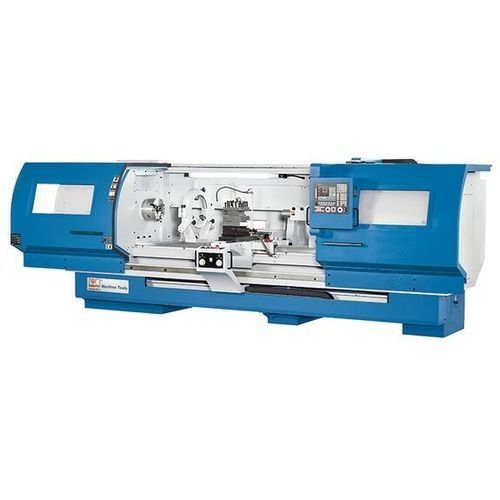

CNC-Drehmaschine Forceturn 800.50

horizontal2-AchsFlachbett

Produktbeschreibung
Die Forceturn 800.50 Baureihe ist eine Schwerlast-CNC-Drehmaschinenplattform zum Bearbeiten großer, schwerer Werkstücke bis 5100 mm. Das starre Flachbett und die überdimensionierten, gehärteten und geschliffenen Führungen gewährleisten hohe Steifigkeit und Präzision. Die Fagor-Steuerung bietet intuitive Zyklenprogrammierung und Teach-in; zwei elektronische Handräder ermöglichen manuelle Einrichtung und Feineinstellung. Modulare Optionen erlauben die Anpassung für Instandhaltung und Einzelteilfertigung.

Wesentliche Merkmale

• Leistungsstarker Hauptantrieb für schwere Zerspanung
• Servo-gesteuerter 4-fach Werkzeugwechsler für programmgesteuerte Werkzeugwechsel
• Zwei elektronische Handräder für manuellen Betrieb und Einrichtung
• Zyklenprogrammierung und grafische Simulation für Serienfertigung

Maschinenaufbau / Merkmale

• Großdimensioniertes Flachbett mit gehärteten, geschliffenen und gegenbeschichteten Führungen für hohe Steifigkeit und Genauigkeit
• Hauptantrieb ausgelegt für Werkstücke bis ca. 1700 kg
• Leistungsfähige Kühleinrichtung und automatische Zentralschmierung serienmäßig
• Spindelbohrung Varianten: 85 mm oder 105 mm (Modelle 800)
• Stufenlos verstellbare, programmierbare Spindeldrehzahlen mit automatischem 3‑stufigem Hauptgetriebe
• Motorleistung Hauptantrieb: 22 kW (Kurzzeit) / 15 kW (Dauer)
• Schwerer automatischer 4-fach Servo-Werkzeugträger

Arbeitsbereich
Drehdurchmesser über Bett: 818 mm
Bettbreite: 450 mm
Spitzenhöhe: 420 mm
Dreh-Ø über Support: 570 mm
Maximale Werkstücklänge: 5100 mm

Verfahrwege
X-Achse: 450 mm
Z-Achse: 5000 mm

Hauptspindel
Drehzahlbereich: 20 rpm – 1500 rpm
Spindelaufnahme: A1-11
Spindelbohrung: 105 mm

Eilgang
Eilgang X-Achse: 5000 mm/min
Eilgang Z-Achse: 5000 mm/min

Werkzeug
Anzahl Werkzeugplätze: 4 Positionen (servo-gesteuert)

Genauigkeiten
Positioniergenauigkeit X-Achse: 0,015 mm
Positioniergenauigkeit Z-Achse: 0,03 mm
Wiederholgenauigkeit X-Achse: 0,007 mm
Wiederholgenauigkeit Z-Achse: 0,015 mm

Reitstock
Kegel Reitstock: MT5
Pinolendurchmesser: 105 mm
Pinolenhub: 170 mm

Antriebsleistungen
Motorleistung Hauptantrieb: 22 kW (15 kW Dauer)
Motor X-Achse: 2 kW
Motor Z-Achse: 3,6 kW
Gesamtleistungsaufnahme: 40 kVA

Maße und Gewicht
Abmessungen (L x B x H): 7,5 m x 2,25 m x 2,45 m
Gewicht: 8000 kg

Zusätzliche Informationen

• Fagor-Steuerung mit Profileditor und grafischer Simulation für sichere Einrichtung
• Zwei elektronische Handräder am Bedienpult für schnelles manuelles Rüsten
• Beispiel Serienausstattung: Fagor 8058 Elite, 3‑Backen-Futter Ø300 mm, Kühlmitteleinrichtung, Zentralschmierung, Arbeitsleuchte
• Schnittstellen: USB und schwenkbare Bedieneinheit für Datenübertragung

Technische Daten

• Modell: Forceturn 800.50
• Hersteller / Marke: KNUTH
• Drehdurchmesser über Bett: 818 mm
• Bettbreite: 450 mm
• Spitzenhöhe: 420 mm
• Dreh-Ø über Support: 570 mm
• Max. Werkstücklänge: 5100 mm
• Verfahrweg X: 450 mm
• Verfahrweg Z: 5000 mm
• Drehzahlbereich Spindel: 20 – 1500 rpm
• Spindelaufnahme: A1-11
• Spindelbohrung: 105 mm
• Eilgang X/Z: 5000 mm/min
• Werkzeugplätze: 4 (servo)
• Positioniergenauigkeit X/Z: 0,015 mm / 0,03 mm
• Wiederholgenauigkeit X/Z: 0,007 mm / 0,015 mm
• Reitstock: MT5 / Pinolendurchmesser 105 mm / Hub 170 mm
• Hauptantriebsleistung: 22 kW (15 kW Dauer)
• Gesamtaufnahme: 40 kVA
• Abmessungen (L x B x H): 7,5 m x 2,25 m x 2,45 m
• Gewicht: 8000 kg
