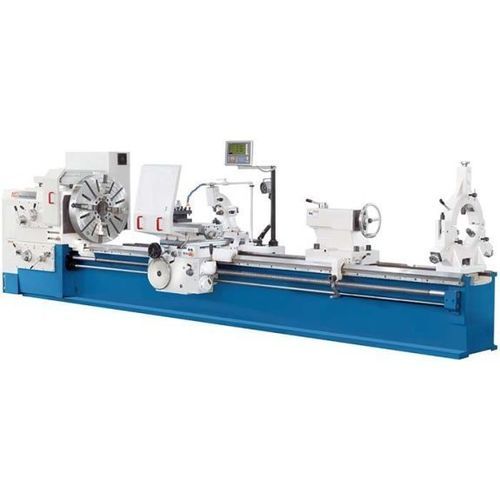

Konventionelle Drehmaschine DL S 515/5000

horizontal3-AchsFlachbett

Produktbeschreibung
Die DL S 515/5000 ist eine schwere konventionelle Drehmaschine, ausgelegt für das Drehen großer Durchmesser und langer Werkstücke. Sie bearbeitet Werkstücke bis 5.000 mm Spitzenweite und große Durchmesser dank eines extra breiten, stark verrippten Monoblock-Betts und eines massiven Spindelstocks. Die Lamellenkupplung sowie ein manuell schaltbares 4-Gang-Vorgelege mit Frequenzregelung erlauben kontrollierten Spindelanlauf und gezielte Drehmomentanpassung bei schweren Schnitten.

Höhepunkte

• Spitzenweite max.: 5.000 mm
• Spindelbohrung: 100 mm (A2-11)
• Hauptmotor: 22 kW
• 4-stufig einstellbare Spindeldrehzahl
• Eilgang in X- und Z-Richtung
• Montierte 3-Achsen-Positionsanzeige

Wesentliche Merkmale (Details)

• Besonders schweres, breites und stark verripptes Maschinenbett in einteiliger Monoblock-Bauweise für hohe Belastbarkeit
• Induktionsgehärtete und geschliffene Führungsprismen für dauerhafte Genauigkeit und geringen Verschleiß
• Massiver Spindelstock mit hochpräziser Hauptspindel auf Kegelrollenlagern für hervorragende Stabilität
• Manuelles 4-Stufen-Vorgelege kombiniert mit Frequenzregelung und kräftigem Spindelmotor für hohes Drehmoment
• Joystick für X- und Z-Vorschub direkt am Support montiert
• Einstellbare Überlastkupplung im Schlosskasten schützt die Vorschubmechanik
• Eilgang X und Z für schnelle Positionierung des Supports
• Support und Oberschlitten ausgelegt für hohe Schnittkräfte
• Anzeige-Funktionen: getrennte und Differenz-/Summenanzeige für Z0 und Z1; Auflösung 0,01 / 0,005 mm; Speicher für 10 Werkzeuge; Radius/Durchmesser-Umschaltung; mm/inch-Umrechnung; Lochkreisberechnung; Taschenrechner

Arbeitsbereich
Werkstücklänge (max.): 5.000 mm
Drehdurchmesser über Bett: 1.000 mm
Umlauf-Ø über Support: 720 mm
Drehdurchmesser über Brücke: 1.350 mm
Werkstückgewicht (max.): 4.000 kg
Brückenlänge: 470 mm
Bettbreite: 600 mm

Verfahrwege
Verfahrweg X-Achse: 520 mm
Verfahrweg Z-Achse: 4.700 mm
Verfahrweg Z1-Achse: 250 mm
Schwenkbereich Oberschlitten: 90°

Spindel
Spindeldrehzahlbereich: 5 1/min - 630 1/min
Spindelbohrung: 100 mm
Spindelaufnahme: A2-11

Eilgang
Eilgang X-Achse: 1.800 mm/min
Eilgang Z-Achse: 3.640 mm/min

Vorschub
Vorschubgeschwindigkeit X: 0,04 mm/min - 4,8 mm/min
Vorschubgeschwindigkeit Z: 0,08 mm/min - 9,6 mm/min
Vorschubgeschwindigkeit Z1: 0,02 mm/min - 2,4 mm/min

Werkzeugträger
Abmessungen Werkzeugschaft: 32 mm x 32 mm

Gewindeschneiden
Gewindebereiche metrisch: (53) 1 - 120 mm
Gewindebereiche inch: (49) 30 - 1/4
Diametral: (56) 60 - 0,5 DP
Modul: (54) 0,5 - 60 mm

Reitstock
Reitstockpinoldurchmesser: 120 mm
Reitstockkonus: 6 MK
Reitstockhub: 250 mm

Antriebsleistungen
Motorleistung Hauptantrieb: 22 kW
Motorleistung Kühlmittelpumpe: 0,15 kW
Motorleistung Vorschub: 1,1 kW
Gesamtleistungsaufnahme: 23 kVA

Maße und Gewichte
Abmessungen (L x B x H): 7,15 m x 1,5 m x 1,6 m
Gewicht: 9.500 kg

Technische Daten (Auszug)

• Modell: DL S 515/5000
• Spitzenweite (max.): 5.000 mm
• Drehdurchmesser über Bett: 1.000 mm
• Umlauf-Ø über Support: 720 mm
• Spindelbohrung: 100 mm
• Spindeldrehzahl: 5 - 630 1/min
• Hauptmotor: 22 kW
• Eilgang X/Z: 1.800 / 3.640 mm/min
• Vorschubbereiche X/Z/Z1: 0,04–4,8 / 0,08–9,6 / 0,02–2,4 mm/min
• Abmessungen (L×B×H): 7,15 m × 1,5 m × 1,6 m
• Gewicht: 9.500 kg
