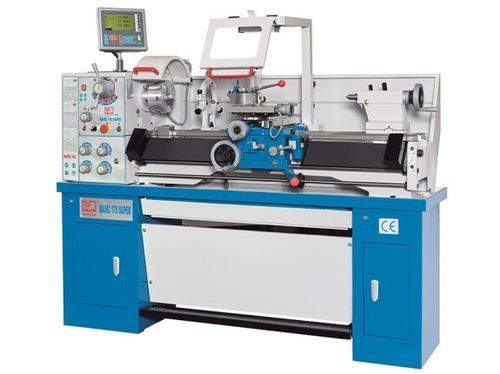

Konventionelle Drehmaschine Basic 170 Super

horizontal2-AchsCamlock D1-4

Kurzbeschreibung
Die Basic 170 Super ist eine konventionelle Drehmaschine für Metalle, ausgelegt für die Einzelteilfertigung, Reparaturen und Schulungen. Eine breite Palette optionaler Zubehörteile ermöglicht die Anpassung an verschiedene Werkstattaufgaben.

Highlights

• Kompakte Bauweise für begrenzte Aufstellflächen
• Umfangreiche Serienausstattung für vielfältige Drehaufgaben
• 3-Achs-Positionsanzeige mit Linearmaßstäben

Arbeitsbereich
Spitzenweite: 1000 mm
Drehdurchmesser über Bett: 330 mm
Drehdurchmesser über Support: 198 mm

Verfahrwege
X-Achse Verfahrweg: 170 mm
Z1-Achse Verfahrweg: 95 mm
Schwenkbereich Oberschlitten: ±360°

Futter / Hauptspindel
Drehzahlbereich Spindel: 70 - 2000 U/min
Spindelbohrung: 38 mm
Spindelaufnahme: Camlock D1-4
Spindelkegel: MT5

Vorschub
Vorschub X-Achse: 0,014 - 0,38 mm/U
Vorschub Z-Achse: 0,052 - 1,392 mm/U

Gewindeschneiden
Metrische Gewinde: 0,4 - 7 mm (26 Stufen)
Whitworth-Gewinde: 4 - 56 TPI (34 Stufen)

Reitstock
Pinolendurchmesser: 33 mm
Reitstockkegel: MT3
Pinolenhub: 100 mm
Querverstellung: ±10 mm

Antriebsleistung
Motorleistung Hauptantrieb: 1,5 kW

Maße und Gewicht
Abmessungen (L×B×H): 1,83 m × 0,68 m × 1,32 m
Gewicht: 520 kg

Produktdetails / zusätzliche Merkmale

• Hauptspindelgetriebe gehärtet und geschliffen
• Maximale Spindeldrehzahl 2000 U/min
• Nachstellbare Hauptspindellagerung
• Bett aus Grauguss mit Doppelprismenführung, gehärtet und geschliffen
• Sicherheitsverriegelung verhindert gleichzeitigen Einsatz von Leit- und Zugspindelvorschub
• Hauptantrieb und Vorschubgetriebe im Ölbad
• Doppelwandiger Schaltkasten mit Ölbadschmierung
• Alle Führungen nachstellbar

Steuerung & Software (optional)
3-Achs-Positionsanzeige X.Pos 3.2: Auflösung 0,005 mm; Spindel ON/OFF; Zoll/Metric Umrechnung; ABS/INC Umschaltung; Radius/Durchmesser Anzeige; Z1/Z2 Summierung; Kegeldrehen; Bohrkreisberechnung; konstante Schnittgeschwindigkeit Funktion.

Serienausstattung (Hauptpunkte)

• 3-Achs-Positionsanzeige X.Pos 3.2 (optische Maßstäbe, 5 µm Auflösung)
• Schnellwechsel-Werkzeughalter Optionen und verschiedene Werkzeugaufnahmen
• 3-Backen- und 4-Backen-Futter, Planscheiben und Backensätze
• Mikrometrische Bettsanschläge für Wiederholgenauigkeit
• Fest- und Losdorne (Lunken)
• Gewindelehre zum Wiederanfahren von Gewinden
• Spannfutter-Schutz mit Verriegelung, Werkzeughalter-Schutz, Fußbremse, Arbeitsleuchte, Späneschale, Werkzeugkasten, Bedienungsanleitung
