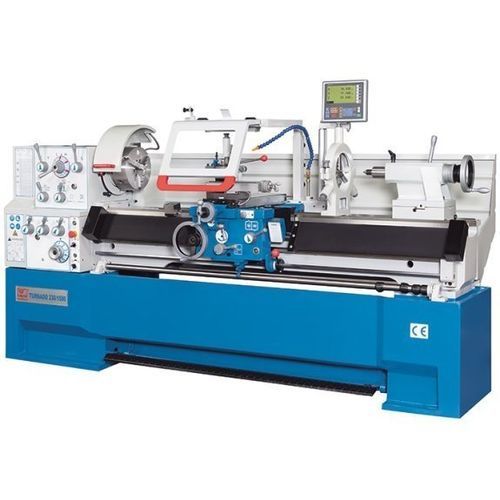

Konventionelle Drehmaschine Turnado 280/2000

horizontal3-AchsGewindebohren

Übersicht
Die Turnado-Baureihe umfasst moderne konventionelle Drehmaschinen für vielseitige industrielle Dreharbeiten. Sie kombiniert ein einteiliges Gussbett, einen drehmomentstarken Hauptantrieb und eine umfangreiche Serienausstattung, darunter eine 3‑achsige Positionsanzeige und ein Schnellwechsel‑Werkzeughaltersystem.

Highlights

• Robuste, klassische Bauweise mit monolithischem Gussbett
• Große Spindelbohrung und breites Drehzahlband
• 3‑Achs Positionsanzeige mit diversen Drehfunktionen
• Einstellbare Längsanschläge und mikrometrischer Bettanschlag
• Umfangreiches Serienzubehör für direkten Produktionsbetrieb

Technische Daten — Arbeitsbereich
Werkstücklänge (max.): 1.928 mm
Umlauf-Ø über Bett: 560 mm
Umlauf-Ø über Support: 355 mm
Drehdurchmesser über Brücke: 785 mm
Brückenlänge: 170 mm
Bettbreite: 350 mm
Spitzenhöhe: 280 mm

Technische Daten — Details
Ausstattung: mit Positionsanzeige

Technische Daten — Verfahrwege
Verfahrweg X‑Achse: 316 mm
Verfahrweg Z1‑Achse: 130 mm
Schwenkbereich Oberschlitten: ± 52°

Technische Daten — Spindelstock
Spindeldrehzahlen: (12) 25 - 1.600 1/min
Spindelbohrung: 80 mm
Spindelaufnahme: Camlock D1-8
Spindelkonus: 7 MK

Technische Daten — Vorschub
Vorschub X‑Achse: 0,02 mm/R - 0,573 mm/R
Vorschub Z‑Achse: 0,059 mm/R - 1,646 mm/R

Technische Daten — Gewindeschneiden
Metrisch: 0,2 mm - 14 mm
Diametral: (50) 4-112 DP
Modul: 0,1 mm - 7 mm
Whitworth: (60) 2-112 TPI

Technische Daten — Reitstock
Pinolendurchmesser: 75 mm
Reitstockkonus: 5 MK
Pinolenhub: 180 mm
Querverstellung: ± 12 mm

Technische Daten — Antriebsleistung
Motorleistung Hauptantrieb: 7,5 kW

Technische Daten — Maße und Gewicht
Abmessungen (L x B x H): 3,34 m x 1,15 m x 1,46 m
Gewicht: 2.720 kg

Produktdetails — Maschinenbett

• Schweres, stark verripptes Gussbett und massives Untergestell als stabile Basis für effiziente Zerspanung
• Herausnehmbare Brücke für die Bearbeitung kurzer Werkstücke mit großem Durchmesser
• Führungsbahnen in Prismenausführung, gehärtet und geschliffen für dauerhafte Präzision

Produktdetails — Spindelstock / Vorschubgetriebe

• Leistungsstarker Hauptmotor mit mehrstufigem Getriebe für hohes Drehmoment und breites Drehzahlband
• Gehärtete und geschliffene Zahnräder und Wellen im geschlossenen Ölbad
• Große Spindelbohrung zum Spannen von Wellen und Rohren
• Hochwertige Spindellagerung mit Vorspannung für Präzision unter radialen und axialen Lasten
• Serienmäßig: 3‑Backen‑Drehfutter (harte, umkehrbare Backen), 4‑Backen‑Futter und Planscheibe
• Übersichtliches Bedienfeld am Spindelstock für intuitive Bedienung
• Vielzahl an Gewindegängen für metrische und Whitworth‑Gewinde

Produktdetails — Support

• Extra breite Bauweise des Supports zur Aufnahme hoher Zerspanungskräfte
• Bedienhebel und Schlossmutter mit automatischer Verriegelung für Bedienersicherheit
• Anschlagspindel mit vier einstellbaren Nocken zur automatischen Abschaltung des Längsvorschubs
• Voreinstellung von Positionen zur Vereinfachung repetitiver Zerspanungsaufgaben
• Mikrometer‑Bettanschlag zur präzisen Begrenzung des Verfahrweges
• Zentralschmierung am Support zur Versorgung der Führungsbahnen
• Rutschkupplung zentral am Schlosskasten, leicht einstellbar
• Schwenkbarer Oberschlitten mit gut lesbarer Skala
• Große schwenkbare Schutzabdeckung am Support zum Schutz des Bedieners
• Gewindeuhr am Support zur Bestimmung der Steigung und Bearbeitung mehrgängiger Gewinde

Produktdetails — Reitstock

• Pinole mit gut ablesbarer Skala
• Langer Pinolenhub für Bohr‑ und Zentrierarbeiten
• Seitliche Verstellmöglichkeit zur Bearbeitung konischer Wellen

Produktdetails — Zubehör (Serie)

• Fußbremse, große Spritzwand an der Maschinenrückseite, LED‑Beleuchtung im Supportdeckel
• Multifunktionales Schnellwechselstahlhalter‑System mit Wechselkassette serienmäßig
• Feste und mitlaufende Lünette serienmäßig
• Kühlmittelsystem und umfangreiches Bedienwerkzeug
