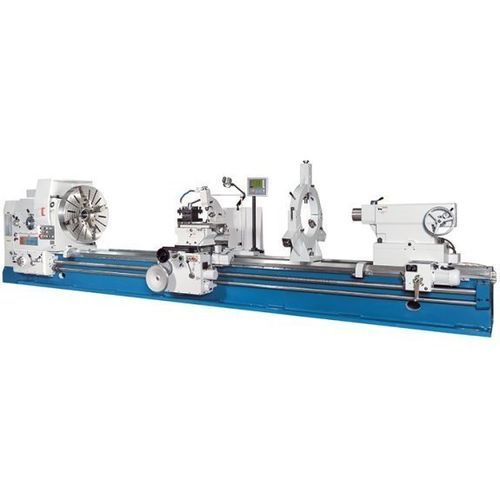

Konventionelle Drehmaschine DL E Heavy 620/8000

horizontal3-Achs10 Werkzeuge

Produktbeschreibung
Die Drehmaschinen der Baureihe DL E Heavy bearbeiten große Durchmesser und lange Werkstücke. Für die konventionelle Bearbeitung von Werkstücken bis 8.000 mm Länge und über 1.600 mm Durchmesser ausgelegt, verfügt die Maschine über ein besonders breites, stark verripptes Maschinenbett, das hohe Werkstückgewichte trägt. Leistungsstarke Motoren treiben die Hauptspindel über eine fein einstellbare Lamellenkupplung. Der Eilgang im Support ist bei langen Bettlängen besonders wirkungsvoll, und der schwere Reitstock wird motorisch verfahren.

Highlights

• Spitzenweiten bis 8.000 mm
• Spindelbohrung 130 mm
• Hauptantrieb 22 kW
• Hohe Eilgänge in X und Z
• Lieferung mit montierter 3‑Achsen-Positionsanzeige

Technische Daten
Arbeitsbereich
Werkstücklänge (max.): 8.000 mm
Drehdurchmesser über Bett: 1.250 mm
Drehdurchmesser über Support: 900 mm
Werkstückgewicht (max.): 6.000 kg
Bettbreite: 755 mm
Max. Gewicht zwischen Spitzen: 6.000 kg
Max. Gewicht auf Futter: 1.500 kg

Verfahrwege
Verfahrweg X-Achse: 630 mm
Verfahrweg Z-Achse: 7.800 mm
Verfahrweg Z1-Achse: 300 mm
Schwenkbereich Oberschlitten: ± 180°

Hauptspindel
Spindeldrehzahlen (rechts): 3,15 1/min - 315 1/min
Spindeldrehzahlen (links): 4 1/min - 315 1/min
Spindelbohrung: 130 mm
Spindelaufnahme: ISO A2-15

Eilgang
Eilgang X-Achse: 1.870 mm/min
Eilgang Z-Achse: 3.740 mm/min

Vorschub
Vorschub X-Achse: 0,064 mm/U - 12 mm/U
Vorschub Z-Achse: 0,032 mm/U - 6 mm/U
Vorschub Z1-Achse: 0,016 mm/U - 3 mm/U

Gewindeschneiden
Metrisch: 1 mm - 120 mm
Diametral: (42) 30 - 1/4 DP
Modul: 0,5 mm - 60 mm
Whitworth: (48) 0,5 - 60 TPI

Reitstock
Reitstockpinolendurchmesser: 160 mm
Reitstockpinolenkonus: metrisch 80
Reitstockpinolenhub: 300 mm
Querverstellung Reitstock: ± 2,5 mm

Antriebsleistung
Motorleistung Hauptantrieb: 22 kW

Maße und Gewicht
Abmessungen (L x B x H): 11,1 m x 1,88 m x 1,92 m
Gewicht: 16.800 kg

Produktdetails

• 22 kW Motor für hohe Zerspanungsleistung
• Massiver Gusskörper mit verripptem Bett zur Minimierung von Vibrationen
• Induktionsgehärtete und geschliffene Führungen
• Stabile Lamellenkupplung für Spindelantrieb
• Separater Eilgangsmotor für X- und Z-Achse
• Joystick für X-/Z-Vorschub direkt am Support
• Motorisch positionierbarer Reitstock (Modelle ab 3000 mm)
• Großdimensionierte Spindellager
• Lieferung mit montierter 3-Achsen-Positionsanzeige
• Überlastkupplung im Schaltkasten

3‑Achsen-Positionsanzeige (Funktionen)

• Höhere Genauigkeit und geringere Fehlerquote
• Auflösung: 0,01 / 0,005 mm
• Koordinaten bleiben beim Abschalten erhalten
• Lochkreisberechnung und Taschenrechnerfunktion
• Speicher für 10 Werkzeuge, Umschaltung Radius/Durchmesser, mm/inch-Konversion
• Gut lesbares Display und ergonomische Tastatur

Serienausstattung

• 3-Achsen-Positionsanzeige X.Pos 3.2
• 4‑Backen Planscheibe Ø 1000 mm (unabhängig, geliefert mit einem Satz Hartbacken)
• Kühlsystem
• Leit- und Stützdorn 50-220 mm
• Lünette 50-590 mm
• Motorisierte Reitstock
• LED-Arbeitsleuchte
• Mitnahmen
• Reduzierhülse
• Fundamentankerschrauben
• Zentralschmierung
• Betriebswerkzeuge
• Betriebsanleitung

Optionale Ausrüstung

• Lünette 220-630 mm
