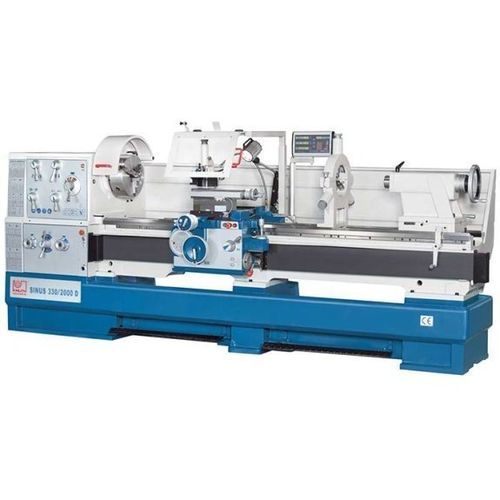

Konventionelle Drehmaschine Sinus 330/2000 D

horizontaluniversellD1-8

Beschreibung
Die Baureihe Sinus D ist die größte im Segment der Universaldrehmaschinen. Sie beruht auf einem einteiligen, schweren Gussbett und verwendet eine mechanische Lamellenkupplung zwischen Motor und Spindel. Integrierte Merkmale wie herausnehmbare Bettbrücke, Eilgang und Kegeldreheinrichtung erlauben die Bearbeitung langer Werkstücke und großer Flansche.

Höhepunkte

• Einteiliges schweres Gussbett für hohe Steifigkeit
• Massiver Spindelstock mit großen Lagerbuchsen und Spindelbohrung Ø 105 mm
• Eilgang auf zwei Achsen für zügige Positionierung
• Kegeldrehaufsatz für Innen- und Außenkegel
• Umfangreiche Schutz- und Überlastfunktionen

Technische Daten – Arbeitsbereich
Werkstücklänge (max.): 2.000 mm
Drehdurchmesser über Bett: 660 mm
Drehdurchmesser über Support: 440 mm
Drehdurchmesser ohne Brücke: 900 mm
Brückenlänge: 320 mm
Bettbreite: 400 mm

Technische Daten – Verfahrwege
Verfahrweg X-Achse: 368 mm
Verfahrweg Z1-Achse: 230 mm
Schwenkbereich Oberschlitten: 45°

Technische Daten – Hauptspindel
Spindeldrehzahl: 25 1/min - 1.600 1/min
Spindelbohrung: 105 mm
Spindelaufnahme: D1-8
Spindelkonus: ø 113 mm / 1:20

Technische Daten – Eilgang
Eilgang X-Achse: 2.000 mm/min
Eilgang Z-Achse: 4.000 mm/min

Technische Daten – Vorschub
Vorschub X-Achse: 0,022 mm/U - 0,74 mm/U
Vorschub Z-Achse: 0,044 mm/U - 1,48 mm/U

Technische Daten – Gewindeschneiden
Gewindeschneiden metrisch: 0,45 mm - 120 mm
Gewindeschneiden diametral: 0,88 DP - 160 DP
Gewindeschneiden Modul: 0,25 mm - 60 mm
Gewindeschneiden Whitworth: (54) 7/16 - 80 TPI

Technische Daten – Reitstock
Reitstockpinolendurchmesser: 90 mm
Reitstockkonus: 5 MK
Pinolenhub Reitstock: 235 mm
Querverstellung Reitstock: ± 12,5 mm

Technische Daten – Antriebsleistung
Motorleistung Hauptantrieb: 7,5 kW

Technische Daten – Maße und Gewicht
Abmessungen (L x B x H): 3,71 m x 1,23 m x 1,6 m
Gewicht: 2.900 kg

Maschinenbett

• Maximale Stabilität: einteilig gegossenes schweres Untergestell zur Schwingungsdämpfung
• Dauerhafte Präzision: Bettführungen induktionsgehärtet und geschliffen (≥ HB 400)

Spindelstock und Vorschubgetriebe

• Ausführung gewährleistet hohe Genauigkeit und Laufruhe unter Last
• Große Spindelbohrung (105 mm) für Wellen und Rohre
• Mechanische Lamellenkupplung für kontrollierten Spindelanlauf

Support

• Mitlaufende Lünette in Eilgang längs und quer zur Reduzierung von Nebenzeiten
• Integrierter Überlastschutz für Schubstange und Leitspindel
• Leitspindelabdeckung zur Minimierung von Verschmutzung durch Späne

Reitstock

• Pinole mit langlebiger, gut ablesbarer Skala
• Großer Pinolenhub für Bohren und Zentrieren
• Seitliche Verstellmöglichkeit für Kegelbearbeitung zwischen Spitzen

Serienausstattung und Zubehör

• Zentralschmiersystem am Support für alle Führungen
• Kegeldreheinrichtung (Serie) für lange Kegel mit automatischer Längszufuhr
• Schneller Wechsel zwischen Zylinder- und Kegeldrehen ohne Absenken von Oberschlitten oder Reitstock
• Fußbremspedal, große stabile Spritzwand, LED-Arbeitsbeleuchtung
• Schnellwechsel-Stahlhalter-System mit Wechselkassette
• Feste und mitlaufende Lünette (Serie)
• Positionsanzeigen neuester Generation
• Kühlmitteleinrichtung und umfangreiches Bedienwerkzeug inkl.

Charakteristiken / technische Spezifikationen

• Modell: Sinus 330/2000 D
• Maschinentyp: Universaldrehmaschine (konventionell)
• Werkstücklänge (max.): 2.000 mm
• Drehdurchmesser über Bett: 660 mm
• Spindelbohrung: 105 mm
• Spindeldrehzahl: 25 - 1.600 1/min
• Hauptmotorleistung: 7,5 kW
• Eilgang X/Z: 2.000 / 4.000 mm/min
• Vorschubbereiche: X 0,022–0,74 mm/U ; Z 0,044–1,48 mm/U
• Gewicht: ca. 2.900 kg
