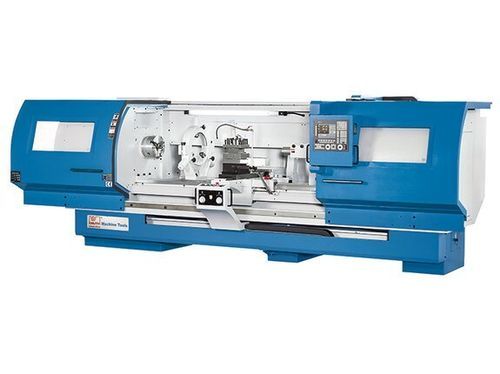

CNC-Drehmaschine Forceturn 630.15

horizontal2-AchsFlachbett

Produktbeschreibung
Die Forceturn 630.15 ist eine zyklengesteuerte CNC-Flachbettdrehmaschine zum Bearbeiten großer und schwerer Werkstücke. Der robuste Flachbettaufbau bietet hohe Steifigkeit und Präzision für Standardwerkstücklängen bis 1.600 mm (optionale Verlängerungen bis 5.000 mm). Die Steuerung verfügt über eine Teach-in-Funktion; zwei elektronische Handräder ermöglichen manuelle Bedienung für Rüsten und Einzelteilfertigung. Diverse Optionen erlauben die Anpassung an spezielle Fertigungs- oder Instandhaltungsanforderungen.

Highlights

• Leistungsstarker Hauptantrieb für schwere Zerspanung
• Servo-gesteuerter 4-Positionen-Werkzeugwechsler
• 2 elektronische Handräder für manuellen Betrieb und schnelles Einrichten
• Zyklenprogrammierung für Serienproduktion

Arbeitsbereich
Drehdurchmesser über Bett: 670 mm
Bettbreite: 450 mm
Spitzenhöhe: 335 mm
Dreh-Ø über Support: 400 mm
Max. Werkstücklänge (Standard): 1.600 mm

Verfahrwege
Verfahrweg X-Achse: 450 mm
Verfahrweg Z-Achse: 1.500 mm

Hauptspindel
Drehzahlbereich: 27 1/min - 2.250 1/min
Spindelaufnahme: D1-8
Spindelbohrung: 85 mm

Eilgang
Eilgang X-Achse: 5.000 mm/min
Eilgang Z-Achse: 5.000 mm/min

Werkzeugträger
Anzahl Werkzeugplätze: 4 Positionen (servo-gesteuert)

Genauigkeiten
Positioniergenauigkeit X-Achse: 0,015 mm
Positioniergenauigkeit Z-Achse: 0,015 mm
Wiederholgenauigkeit X-Achse: 0,007 mm
Wiederholgenauigkeit Z-Achse: 0,007 mm

Reitstock
Reitstockkonus: 5 MK
Reitstockpinolen-Ø: 105 mm
Reitstockpinolenhub: 170 mm

Antriebsleistungen
Motorleistung Hauptantrieb: 22 kW (15 kW Dauerleistung)
Motorleistung X-Achse: 2 kW
Motorleistung Z-Achse: 3,6 kW
Gesamtleistungsaufnahme: 40 kVA

Maße und Gewichte
Abmessungen (L x B x H): 4 m x 2,25 m x 2,25 m
Gewicht: 4.100 kg

Technische Spezifikationen

• Modell: Forceturn 630.15
• Maschinentyp: Zyklengesteuerte Flachbettdrehmaschine CNC
• Arbeitsbereich: Dreh-Ø über Bett 670 mm; Bettbreite 450 mm; Spitzenhöhe 335 mm; Dreh-Ø über Support 400 mm; Max. Werkstücklänge 1.600 mm
• Verfahrwege: X 450 mm; Z 1.500 mm
• Hauptspindel: Drehzahlbereich 27–2.250 1/min; Spindelaufnahme D1-8; Spindelbohrung 85 mm
• Eilgang: X/Z 5.000 mm/min
• Werkzeugträger: 4-Positionen Servo-Wechsler
• Genauigkeit: Positionierung X/Z 0,015 mm; Wiederholgenauigkeit X/Z 0,007 mm
• Reitstock: Konus 5 MK; Ø Pinole 105 mm; Hub 170 mm
• Antriebsleistungen: Hauptmotor 22 kW (15 kW Dauerleistung); X 2 kW; Z 3,6 kW; Gesamt 40 kVA
• Maße & Gewicht: Aufstellmaß ca. 4 m x 2,25 m x 2,25 m; Gewicht ≈ 4.100 kg
• Standardausstattung: Fagor-Steuerung (Fagor 8058 Elite), 2 elektronische Handräder, Kühlmittelsystem, Zentralschmierung
