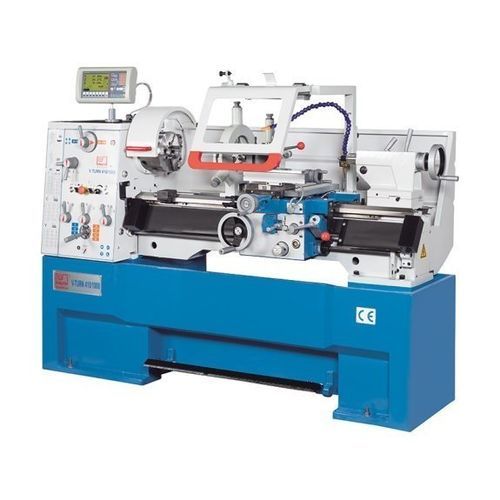

Handbediente Drehmaschine V-Turn 410/1000

horizontal3-AchsCamlock D1-6

Produktbeschreibung
Die V-Turn 410/1000 ist eine Präzisions-Drehmaschine für Werkstattbetrieb und Kleinserienfertigung. Mit einem Inverter und einem Hochleistungsmotor ausgestattet bietet sie zwei stufenlos regelbare Drehzahlbereiche bis 3.000 1/min und ausreichend Leistung für stärkere Zerspanungen. Die in X-Pos integrierte Funktion „konstante Schnittgeschwindigkeit“ passt beim Plandrehen die Spindeldrehzahl an den sich ändernden Durchmesser an und gewährleistet so eine Schnittgeschwindigkeit und Oberflächengüte vergleichbar mit CNC-Drehautomaten.

Hauptmerkmale

• Konstante Schnittgeschwindigkeit (X-Pos)
• Hohe Spindeldrehzahl und 5,5 kW Motorleistung
• Umfangreiche Serienausstattung
• Großlager von NSK

Technische Daten (Tabellen)
Arbeitsbereich
Spitzenweite: 1.000 mm
Spitzenhöhe: 205 mm
Drehdurchmesser über Bett: 380 mm
Drehdurchmesser über Brücke: 580 mm
Dreh-Ø über Support: 255 mm
Brückenlänge: 250 mm
Bettbreite: 250 mm

Verfahrwege
Verfahrweg X-Achse: 210 mm
Verfahrweg Z1-Achse: 140 mm
Schwenkbereich Oberschlitten: ±45°

Hauptspindel
Drehzahlbereich High: 550 1/min - 3.000 1/min
Drehzahlbereich Low: 30 1/min - 550 1/min
Spindelbohrung: 52 mm
Spindelaufnahme: Camlock D1-6
Spindelkonus: 6 MT

Vorschub
Vorschub X-Achse: 0,025 mm/U - 0,85 mm/U
Vorschub Z-Achse: 0,05 mm/U - 1,7 mm/U

Gewindeschneiden
Gewinde metrisch: (39) 0,2 - 14 mm
Gewinde diametral: (21) 8 - 44 DP
Gewinde Modul: 0,3 mm - 3,5 mm
Gewinde Whitworth: (45) 2 - 72 TPI

Reitstock
Reitstockpinolendurchmesser: 50 mm
Reitstockkonus: 4 MT
Reitstockpinolenhub: 120 mm
Reitstockquerverstellung: ±13 mm

Antriebsleistung
Motorleistung Hauptantrieb: 5,5 kW

Maße und Gewichte
Abmessungen (L x B x H): 1,94 m x 1,00 m x 1,32 m
Gewicht: 1.200 kg

Details / Ausstattungsmerkmale

• Konstante Schnittgeschwindigkeit: beim Plandrehen passt sich die Spindeldrehzahl dem veränderlichen Werkstückdurchmesser an, die nahezu konstante Schnittgeschwindigkeit an der Drehmeißelspitze ermöglicht Oberflächen wie bei CNC-Drehmaschinen
• Massiver, stark verrippter Gussbalken als stabile Basis
• Breite, gehärtete und geschliffene Führungsbahnen für lange Lebensdauer und Genauigkeit
• Großdimensionierte Spindellager und präzise Hauptspindel für hervorragenden Rundlauf
• Hauptspindelgetriebe mit gehärteten und geschliffenen Zahnrädern und Wellen für ruhigen Lauf
• Hauptspindelmotor 5,5 kW für kraftvolle Zerspanung
• Stufenlos regelbare Spindeldrehzahlen: 30–550 und 550–3.000 min-1
• Mikrometer- und Revolveranschlag serienmäßig
• Integrierte Zentralschmierung am Support für geringe Wartung
• Inkl. 3‑Achsen Positionsanzeige X.Pos mit integrierter Spindeldrehzahl-Anzeige
• Wartungsarmer elektromagnetischer Spindelbremse für sicheres Abbremsen

Caractéristiques / spécifications techniques

• Modell: V-Turn 410/1000
• Manufacturer: KNUTH
• Spitzenweite: 1.000 mm
• Spitzenhöhe: 205 mm
• Drehdurchmesser über Bett: 380 mm
• Spindelbohrung: 52 mm (Camlock D1-6, 6 MT)
• Hauptspindel: 30–3.000 1/min (zwei Bereiche)
• Hauptmotorleistung: 5,5 kW
• Verfahrweg X: 210 mm • Z1: 140 mm
• Reitstockhub: 120 mm • Reitstockpinolendurchmesser: 50 mm
• Abmessungen: 1,94 m x 1,00 m x 1,32 m • Gewicht: 1.200 kg
