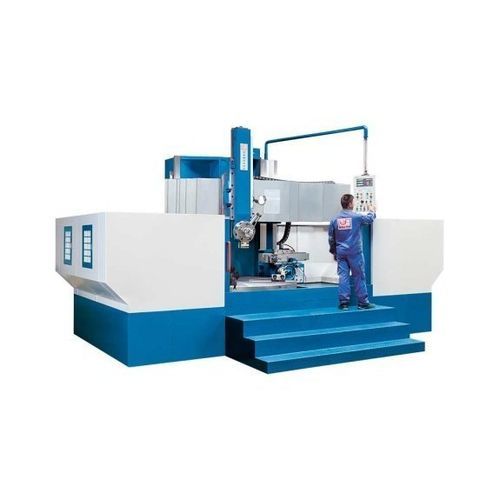

Konventionelle Drehmaschine VDM 2600 S

vertikal3-Achsmit Servoantrieb

Beschreibung
Die konventionelle Vertikaldrehmaschine VDM 2600 S ist ausgelegt für die Bearbeitung großer Durchmesser und schwerer Werkstücke. Die Bauart erleichtert das sichere Be- und Entladen mittels Kran oder Gabelstapler. Der Vorschub wird von einem drehmomentstarken Servomotor angetrieben und die Quertraverse wird hydraulisch geklemmt. Der Hauptantrieb mit Getriebe liefert hohes Drehmoment für grobe Zerspanung; ein Seitensupport mit eigenem Vorschub ist für Außenkonturen verfügbar. Eine 3-Achs-Positionsanzeige ist serienmäßig montiert und gewährleistet Präzision.

Highlights

• Optimale Bestückung und Handhabung mit Kran und Stapler
• Stufenlose Vorschubregelung über drehmomentstarken Servomotor
• Langer, steifer Vertikalausleger mit gehärteten Führungen
• Seitensupport mit eigenem Vorschub für Außenkonturen
• Reduktionsgetriebe am Hauptantrieb für hohes Drehmoment
• 3-Achsen-Positionsanzeige serienmäßig

Arbeitsbereich (Technische Tabelle)
Umlaufdurchmesser (max.): 2.600 mm
Drehdurchmesser oberer Werkzeughalter: 2.600 mm
Drehdurchmesser seitlicher Werkzeughalter: 2.300 mm
Bearbeitungshöhe (max.): 1.500 mm
Schwenkbereich oberer Werkzeughalter: ± 30°
Werkstücklänge (max.): 1.500 mm
Werkstückgewicht (max.): 10.000 kg

Verfahrwege (Technische Tabelle)
Verfahrweg X1-Achse oberer Support: 1.300 mm
Verfahrweg Z1-Achse oberer Support: 1.000 mm
Verfahrweg W-Achse (Traverse): 1.100 mm
Verfahrweg X2-Achse seitlicher Support: 730 mm
Verfahrweg Z2-Achse seitlicher Support: 1.180 mm

Hauptspindel (Technische Tabelle)
Drehzahlbereich: 1,4 1/min - 45 1/min
Drehmoment (max.): 32.000 Nm
Drehtischdurchmesser: 2.300 mm

Eilgang (Technische Tabelle)
Eilgang oberer Support: 1.800 mm/min
Eilgang seitlicher Support: 1.800 mm/min

Vorschub (Technische Tabelle)
Vorschubgeschwindigkeit X-Achse: 0,8 mm/min - 86 mm/min
Vorschubgeschwindigkeit Z-Achse: 0,8 mm/min - 86 mm/min
Vorschubgeschwindigkeit W-Achse: 440 mm/min

Werkzeugträger (Technische Tabelle)
Werkzeughalter: 30 mm x 40 mm
Max. Werkzeuggewicht: 50 kg

Antriebsleistungen (Technische Tabelle)
Motorleistung Hauptantrieb: 37 kW
Motorleistung X-Achse: 4,7 kW
Motorleistung Z-Achse: 4,7 kW

Maße und Gewichte (Technische Tabelle)
Abmessungen (L x B x H): 7,9 m x 5,3 m x 5,4 m
Gewicht: 27.500 kg

Produktdetails

• Stufenlose Vorschubregelung mittels Servomotor für kraftvollen, fein regelbaren Vorschub
• Gute Zugänglichkeit für Kran und Stapler; optimierte Spannmöglichkeiten für schwere Werkstücke
• Schwere Bauweise des Ständers mit breiten, gehärteten Führungen für hohe Steifigkeit
• Hydraulische Klemmung der Quertraverse
• Spindel in hochpräzisem zweireihigem Rollenlager, einstellbar
• Reduktionsgetriebe gewährleistet hohes Drehmoment und großen Drehzahlbereich
• Seitensupport mit eigenem Vorschub verfügbar für Außenkontur-Bearbeitung

Caractéristiques / spécifications techniques

• Modell: VDM 2600 S
• Umlaufdurchmesser (max.): 2.600 mm
• Drehtischdurchmesser: 2.300 mm
• Bearbeitungshöhe (max.): 1.500 mm
• Max. Werkstückgewicht: 10.000 kg
• Drehzahlbereich Hauptspindel: 1,4 – 45 1/min
• Max. Drehmoment: 32.000 Nm
• Hauptmotorleistung: 37 kW
• Abmessungen (L x B x H): 7,9 m x 5,3 m x 5,4 m
