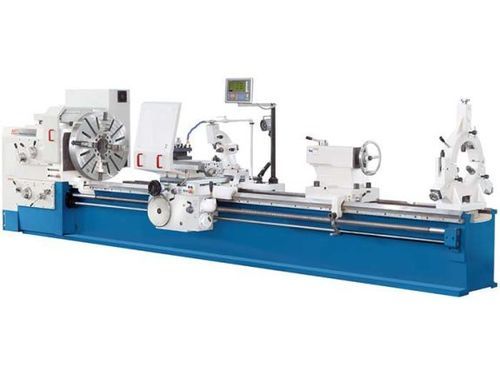

Konventionelle Drehmaschine DL S 515/3000

horizontal3-AchsFlachbett

Beschreibung
Der DL S 515/3000 ist eine konventionelle Schwerdrehmaschine, ausgelegt für große Drehdurchmesser und lange Werkstücke. Er eignet sich zur Bearbeitung von Werkstücken bis 3.000 mm Länge und zum Drehen über Bett bis 1.000 mm. Das besonders breite, stark verrippte Monoblock-Bett nimmt hohe Werkstückgewichte auf und gewährleistet Steifigkeit sowie dauerhafte Genauigkeit.

Hauptmerkmale

• Max. Werkstücklänge: 3.000 mm
• Spindelbohrung: 100 mm
• Hauptantrieb: 22 kW
• In 4 Stufen einstellbare Spindeldrehzahl
• Eilgang auf X- und Z-Achse
• Montierte 3-Achs-Positionsanzeige

Produktdetails

• Besonders schweres, breites Monoblock-Maschinenbett mit tiefen Rippen für hohe Steifigkeit
• Induktionsgehärtete und geschliffene Führungsprismen für dauerhafte Präzision und minimalen Verschleiß
• Massiver Spindelstock mit hochpräziser Hauptspindel auf Kegelrollenlagern, Spindelaufnahme A2-11
• Manuell schaltbares 4-Gang-Getriebe kombiniert mit Frequenzregelung für exakte Drehzahleinstellung und hohes Drehmoment
• Joystick-Steuerung für X- und Z-Vorschub direkt am Support
• Einstellbare Überlastkupplung im Schlosskasten schützt die Vorschubmechanik
• Support und Oberschlitten ausgelegt für hohe Schnittkräfte
• Breiter Bereich an Gewindearten: diametral, Zoll, Modul und metrisch

Standardausstattung

• 3-Achs-Positionsanzeige X.Pos 3.2
• Unabhängiges 4-Backen-Drehscheibe Ø 1000 mm (mit einem Satz Hartbacken)
• 4-Platz-Werkzeughalter (Querschnitt 45×45)
• Steady rest 50–470 mm
• Follow rest 30–120 mm
• Feststellspitzen und Reduzierring
• Drehrichtungsabdeckung mit Verriegelung
• Schutzschirm für Werkzeugrevolver
• Kühlsystem, Fundamentbolzen, Arbeitsleuchte
• Betriebswerkzeuge und Handbuch

Technische Daten
Arbeitsbereich
Werkstücklänge (max.): 3.000 mm
Drehdurchmesser über Bett: 1.000 mm
Umlauf-Ø über Support: 720 mm
Drehdurchmesser über Brücke: 1.350 mm
Werkstückgewicht (max.): 4.000 kg
Brückenlänge: 470 mm
Bettbreite: 600 mm

Verfahrwege
Verfahrweg X-Achse: 520 mm
Verfahrweg Z-Achse: 2.700 mm
Verfahrweg Z1-Achse: 250 mm
Schwenkbereich Oberschlitten: 90°

Hauptspindel
Spindeldrehzahl: 5 1/min - 630 1/min
Spindelbohrung: 100 mm
Spindelaufnahme: A2-11

Eilgang
Eilgang X-Achse: 1.800 mm/min
Eilgang Z-Achse: 3.640 mm/min

Vorschub
Vorschubgeschwindigkeit X-Achse: 0,04 mm/min - 4,8 mm/min
Vorschubgeschwindigkeit Z-Achse: 0,08 mm/min - 9,6 mm/min
Vorschubgeschwindigkeit Z1-Achse: 0,02 mm/min - 2,4 mm/min

Werkzeugträger
Abmessungen Werkzeugschaft: 32 mm x 32 mm

Gewindeschneiden
Gewindebereiche metrisch: (53) 1-120 mm
Gewindebereiche Zoll: (49) 30 - 1/4
Diametralgewinde: (56) 60-0,5 DP
Modulgewinde: (54) 0,5 - 60 mm

Reitstock
Reitstockpinolendurchmesser: 120 mm
Reitstockkonus: 6 MK
Reitstockpinolenhub: 250 mm

Antriebsleistungen
Motorleistung Hauptantrieb: 22 kW
Motorleistung Kühlmittelpumpe: 0,15 kW
Motorleistung Vorschub: 1,1 kW
Gesamtleistungsaufnahme: 23 kVA

Maße und Gewicht
Abmessungen (L x B x H): 5,15 m x 1,5 m x 1,6 m
Gewicht: 6.800 kg

Hauptmerkmale / Kurzüberblick

• Modell: DL S 515/3000
• Maschinentyp: Schwerdrehmaschine (konventionell)
• Max. Werkstücklänge: 3.000 mm
• Drehdurchmesser über Bett: 1.000 mm
• Spindelbohrung: 100 mm
• Spindeldrehzahlbereich: 5 – 630 1/min (4 Stufen)
• Hauptmotor: 22 kW
• Eilgang X/Z: 1.800 / 3.640 mm/min
• Verfahrwege X/Z: 520 / 2.700 mm
• Werkzeugschaft: 32 x 32 mm
• Maschinengewicht: 6.800 kg
