CNC-Drehmaschine Roturn 402 M

horizontalmit SchrägbettA2-8

Beschreibung

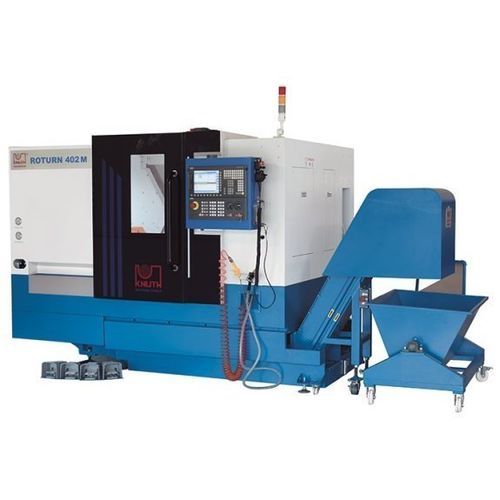

Der Roturn 402 M ist eine kompakte CNC-Produktionsdrehmaschine mit Schrägbett für hohe Steifigkeit und gute Spanabfuhr. Ausgestattet mit Linearführungen auf X- und Z-Achse, einem motorisierten Spannzangenfutter, hydraulisch verfahrbarer Reitstockpinole, hochauflösender C-Achse und einem 12-fach BMT-Werkzeugrevolver mit angetriebenen Werkzeugen für axiales und radiales Bohren/Fräsen. SINUMERIK 828 D Basic ist serienmäßig installiert.

Highlights

• 12-fach BMT-Revolver mit angetriebenen Werkzeugen
• Hochauflösende C-Achse für Konturbearbeitung
• Max. Drehdurchmesser 400 mm, Spitzenhöhe 200 mm
• Siemens SINUMERIK 828 D Basic Steuerung
• Hydraulisches 3-Backen-Spannfutter und hydraulische Reitstockpinole

Maschinenaufbau

• Schweres Schrägbettgestell für hohe Steifigkeit und Spanabfuhr
• Präzise Linearführungen in X und Z für stabile Bearbeitung unter Last
• Geschlossener Arbeitsraum mit großer Schiebetür
• Automatische Zentralschmierung der Führungen

Hauptspindel

• Spindelaufnahme: A2-8, Bohrung 86 mm (75 mm mit Zugrohr)
• Drehzahlbereich: 50 – 2.000 1/min (Roturn 402 M); Varianten bis 3.000 1/min
• Hauptmotorleistung: 11 / 15 kW

Werkzeugträger

• 12-fach Revolver (BMT) für schnelle Werkzeugwechsel und große Arbeitsfläche
• Werkzeugschaft 20 x 20 mm; Aufnahme Bohrstange Ø 32 mm
• Angetriebene Werkzeuge bis 3.000 1/min; Motor 2,3 kW (Dauer)

Reitstock

• Konus: MK 5
• Pinolendurchmesser: 88 mm; Hub: 80 mm

Hilfsaggregate / Serienausstattung

• Hydraulisches 3-Backen-Futter mit Durchgang (Serie)
• Scharnierbandförderer für Späne (Serie)
• Leistungsfähige Kühlschmiermitteleinrichtung (Serie)
• Automatische Zentralschmierung, LED-Arbeitsleuchte, Betriebsanleitung und Servicewerkzeuge
• Optionen: Wärmetauscher für Schaltschrank, Stangenlademodul-Schnittstelle, Renishaw-Messsysteme

Steuerung

• SINUMERIK 828 D Basic: kompakte, robuste CNC mit QWERTY-Tastatur und erweiterten Bohr-/Fräszyklen
• Beinhaltet ProgramGUIDE, MDynamics, grafische Simulation und Standard-Datenschnittstellen

Technische Daten

• Arbeitsbereich: Werkstücklänge max. 340 mm; Spitzenhöhe 200 mm; Drehdurchmesser über Bett 400 mm; Drehdurchmesser über Support 250 mm; Bearbeitungslänge max. 330 mm
• Verfahrwege: X 150 mm; Z 380 mm
• Eilgang: X 20.000 mm/min; Z 25.000 mm/min
• Spindel: Futter Ø 250 mm; Bereich 50–2.000 1/min; Bohrung 86 mm (75 mm mit Zugrohr)
• Werkzeugträger: 12 Plätze; Schaft 20 x 20 mm; Bohrstangenaufnahme Ø 32 mm; angetriebene Werkzeuge 3.000 1/min, 2,3 kW
• Reitstock: Konus MK 5; Pinole Ø 88 mm; Hub 80 mm
• Antriebsleistungen: Hauptmotor 15 / 11 kW; Kühlmittelpumpe 0,18 kW; angetriebene Werkzeuge 2,3 kW
• Abmessungen (L x B x H): 3,75 m x 1,9 m x 1,92 m; Gewicht: 3.760 kg
