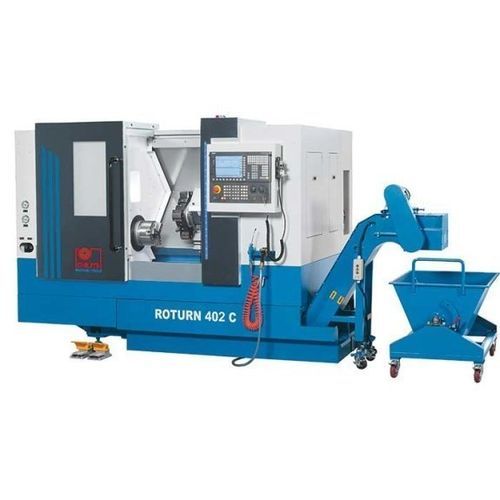

CNC-Drehmaschine Roturn 402 C

horizontal2-AchsSchrägbett

Produktübersicht
Diese Maschine der Baureihe ROTURN C ist eine kompakte CNC-Produktionsdrehmaschine für Serienfertigung. Ausgestattet mit der Steuerung Siemens SINUMERIK 828 D Basic, Schrägbett, 8-fach Werkzeugrevolver und einer Hauptspindel mit 15 kW; sie verfügt über ein hydraulisches 3-Backen-Spannfutter mit Durchgangsbohrung, eine hydraulisch betätigte Reitstockpinole mit großer Hubhöhe, Scharnierbandförderer und eine leistungsfähige Kühlmitteleinrichtung.

Highlights

• Siemens SINUMERIK 828 D Basic Steuerung
• Hauptspindelmotor 15 kW
• 8‑fach Werkzeugrevolver
• Hydraulisches 3‑Backen‑Spannfutter mit Durchgang (Ø250 mm)
• Späneförderer und leistungsfähiges Kühlsystem serienmäßig

Maschinenaufbau

• Schrägbett-Baukonstruktion mit massivem Gestell für hohe Steifigkeit und effiziente Späneentsorgung
• Präzise Linearführungen auf X- und Z-Achse für reproduzierbare Genauigkeit unter Last
• Geschlossener Arbeitsraum mit großer Schiebetür für sicheren Zugang
• Automatische Zentralschmierung der Führungen

Spindel

• Max. Spindeldrehzahl: 2.000 1/min (Roturn 402 C); Roturn 400C bis 3.000 1/min
• Motorleistung Hauptspindel: 15 / 11 kW
• Spindelaufnahme: A2-8
• Spindelbohrung: 86 mm (74 mm mit Zugrohr)

Werkzeugträger

• 8‑fach Werkzeugrevolver für schnelle und präzise Werkzeugwechsel
• Bohrstangenaufnahme Ø: 40 mm

Reitstock & Hilfseinrichtungen

• Reitstockkonus: MK5
• Pinolendurchmesser: 88 mm; Pinolenhub: 85 mm (hydraulisch)
• Scharnierbandspäneförderer und Schubwagen inklusive
• Kühlmittelsystem mit Spülpistole; Wärmetauscher für Schaltschrank; LED-Arbeitsleuchte

Serienausstattung (Auszug)

• Siemens SINUMERIK 828 D Basic Steuerung
• Hydraulisches 3‑Backen‑Spannfutter 250 mm mit Durchgang
• Hydraulischer Reitstock
• Automatische Zentralschmierung
• Kettenförderer für Späne
• Leistungsfähiges Kühlsystem und Reinigungs-/Spülpistole
• Betriebswerkzeug und Bedienerhandbuch

Technische Daten

• Max. Werkstücklänge: 420 mm; Spitzenhöhe: 200 mm; Drehdurchmesser über Bett: 400 mm; Drehdurchmesser über Support: 250 mm
• Verfahrwege X/Z: 200 / 425 mm
• Eilgang X/Z: 20.000 / 25.000 mm/min
• Spannfutter: 250 mm; Drehzahlbereich: 50–2.000 1/min; Spindelaufnahme: A2-8; Spindelbohrung: 86 mm (74 mm mit Zugrohr)
• Werkzeugplätze: 8; Bohrstangenaufnahme Ø: 40 mm
• Hauptmotorleistung: 15 / 11 kW; Kühlmittelpumpenmotor: 0,18 kW
• Abmessungen (L x B x H): 3,8 m x 1,87 m x 1,91 m; Gewicht: 3.400 kg
