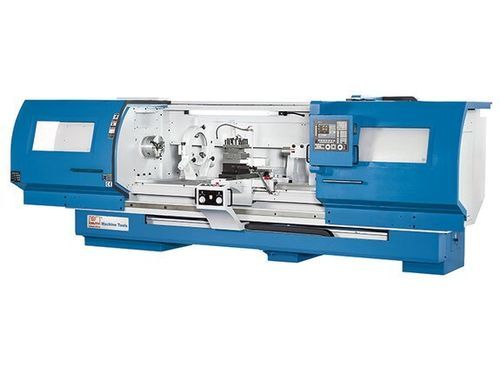

CNC-Drehmaschine Forceturn 630.50

horizontal2-AchsFlachbett

Beschreibung
Der Forceturn 630.50 ist eine Flachbett-CNC-Drehmaschine für die Bearbeitung langer und schwerer Werkstücke. Das Flachbett mit gehärteten und geschliffenen Führungen gewährleistet präzises Drehen von Teilen bis zu 5.100 mm Länge. Die Steuerung bietet Teach-in-Funktionen und zwei elektronische Handräder für manuelles Rüsten und Feinpositionierung. Umfangreiche Optionen ermöglichen die Anpassung an Instandhaltungsaufgaben oder Einzelteilfertigung.

Highlights

• Leistungsstarker Hauptantrieb für schwere Zerspanung
• Servo-gesteuerter 4‑fach Werkzeugwechsler
• Zwei elektronische Handräder für manuellen Betrieb und Einrichtung
• Zyklusprogrammierung mit grafischer Simulation und Profileditor

Arbeitsbereich

• Drehdurchmesser über Bett: 670 mm
• Bettbreite: 450 mm
• Spitzenhöhe: 335 mm
• Umlauf-Ø über Support: 400 mm
• Werkstücklänge (max.): 5.100 mm

Verfahrwege

• Verfahrweg X-Achse: 450 mm
• Verfahrweg Z-Achse: 5.000 mm

Spindel

• Drehzahlbereich: 27 1/min - 2.250 1/min
• Spindelaufnahme: D1-8
• Spindelbohrung: 85 mm

Eilgang

• Eilgang X-Achse: 5.000 mm/min
• Eilgang Z-Achse: 5.000 mm/min

Werkzeugausstattung

• Anzahl Werkzeugplätze: 4 Positionen (servo-gesteuerter Wechsler)

Genauigkeiten

• Positioniergenauigkeit X-Achse: 0,015 mm
• Positioniergenauigkeit Z-Achse: 0,03 mm
• Wiederholgenauigkeit X-Achse: 0,007 mm
• Wiederholgenauigkeit Z-Achse: 0,015 mm

Reitstock

• Reitstockkonus: 5 MK
• Reitstockpinolendurchmesser: 105 mm
• Reitstockpinolenhub: 170 mm

Antriebsleistungen

• Motorleistung Hauptantrieb: 22 kW (15 kW konstant)
• Motorleistung X-Achse: 2 kW
• Motorleistung Z-Achse: 3,6 kW
• Gesamtleistungsaufnahme: 40 kVA

Maße und Gewicht

• Abmessungen (L x B x H): 7,5 m x 2,25 m x 2,45 m
• Gewicht: 7.600 kg

Design & Optionen (Auszug)

• Gehärtete, geschliffene und beschichtete Führungen auf massivem Flachbett für Präzision bei schweren Teilen
• Programmierbare Spindel mit automatischem 3‑stufigen Hauptgetriebe
• Fagor-Steuerung (z. B. Fagor 8058 Elite) mit Zyklusprogrammierung und grafischer Simulation
• Zwei elektronische Handräder am Bedienpult für manuelle Bedienung und schnelles Rüsten
• Schwerer automatischer 4‑fach Servo-Werkzeugwechsler
• Leistungsfähige Kühlmittelanlage und automatische Zentralschmierung serienmäßig
• Optionen: Lunetten, Kettenspäneförderer, servo Revolver (VDI), zusätzliche Spannfutter, Reitstockvarianten

Technische Spezifikationen

• Modell: Forceturn 630.50
• Drehdurchmesser über Bett: 670 mm
• Max. Werkstücklänge: 5.100 mm
• Spindelbohrung: 85 mm
• Drehzahlbereich Hauptspindel: 27 – 2.250 1/min
• Hauptantriebsleistung: 22 kW (15 kW Dauer)
• Verfahrweg X: 450 mm; Verfahrweg Z: 5.000 mm
• Eilgang: 5.000 mm/min (X und Z)
• Werkzeugmagazin: 4‑fach Servo-Wechsler
• Reitstock: 5 MK, Ø Pinole 105 mm, Hub 170 mm
• Positioniergenauigkeit X/Z: 0,015 / 0,03 mm; Wiederholgenauigkeit X/Z: 0,007 / 0,015 mm
• Abmessungen: 7,5 m x 2,25 m x 2,45 m; Gewicht: 7.600 kg
