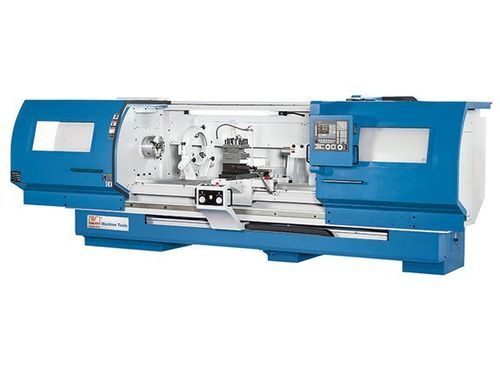

CNC-Drehmaschine Forceturn 630.30

horizontal2-AchsFlachbett

Produktbeschreibung
Die Forceturn-Serie bietet eine zyklengesteuerte Flachbett-CNC-Drehmaschinen-Plattform zum Bearbeiten großer und schwerer Werkstücke. Die Bauweise erlaubt die Bearbeitung langer Teile (Serie bis zu 5.000 mm) mit hoher geometrischer Stabilität. Die Fagor-Steuerung bietet Teach-in und Zyklenprogrammierung; zwei elektronische Handräder ermöglichen manuelle Bedienung und schnelles Rüsten. Optionen wie Drehdurchlässe, Reitstockvarianten, Späneförderer und Revolverköpfe erlauben die Anpassung an Produktions- oder Instandhaltungsaufgaben.

Höhepunkte

• Zyklengesteuerte CNC-Bearbeitung für Einzelteile und Kleinserien
• 4-fach servo­getriebener Werkzeugwechsler für programmierte Werkzeugwechsel
• Zwei elektronische Handräder für manuelle Bedienung und Feinpositionierung
• Stufenlos einstellbare Spindeldrehzahlen mit automatischem 3‑Stufen-Hauptgetriebe

Produktdetails

• Fagor-Steuerung mit intuitiver Zyklenprogrammierung und Profileditor für komplexe Werkstücke
• Grafische Simulation zur Programmprüfung vor der Bearbeitung
• Massiver Maschinenbettaufbau mit groß dimensionierten, gehärteten und geschliffenen Führungen
• Hauptantriebsauslegung für schwere Werkstücke (22 kW Spitze, 15 kW dauerhaft)
• Leistungsstarke Kühlmittelanlage und automatische Zentralschmierung serienmäßig
• Spindelbohrung: 85 mm (Modelle 630) oder 105 mm (Modelle 800)
• Automatischer 4-fach Servo-Werkzeughalter für zuverlässige Werkzeugwechsel
• Zwei elektronische Handräder am Bedienpult für schnelles Rüsten und manuelle Eingriffe

Technische Daten
Arbeitsbereich
Drehdurchmesser über Bett: 670 mm
Bettbreite: 450 mm
Spitzenhöhe: 335 mm
Umlauf-Ø über Support: 400 mm
Werkstücklänge (max.): 3.100 mm

Verfahrwege
Verfahrweg X-Achse: 450 mm
Verfahrweg Z-Achse: 3.000 mm

Hauptspindel
Drehzahlbereich: 27 1/min - 2.250 1/min
Spindelaufnahme: D1-8
Spindelbohrung: 85 mm

Eilgang
Eilgang X-Achse: 5.000 mm/min
Eilgang Z-Achse: 5.000 mm/min

Werkzeugträger
Anzahl Werkzeugplätze: 4 Positionen

Genauigkeiten
Positioniergenauigkeit X-Achse: 0,015 mm
Positioniergenauigkeit Z-Achse: 0,02 mm
Wiederholgenauigkeit X-Achse: 0,007 mm
Wiederholgenauigkeit Z-Achse: 0,01 mm

Reitstock
Reitstockkonus: 5 MK
Reitstockpinolendurchmesser: 105 mm
Reitstockpinolenhub: 170 mm

Antriebsleistungen
Motorleistung Hauptantrieb: 22 kW
Hauptantrieb, Dauerlast: 15 kW
Motorleistung X-Achse: 2 kW
Motorleistung Z-Achse: 3,6 kW
Gesamtleistungsaufnahme: 40 kVA

Maße und Gewichte
Abmessungen (L x B x H): 5,5 m x 2,25 m x 2,25 m
Gewicht: 5.600 kg

Wesentliche Merkmale / Technische Zusammenfassung

• Modell: Forceturn 630.30
• Maschinentyp: Zyklengesteuerte Flachbett-CNC-Drehmaschine
• Steuerung: Fagor (Zyklenprogrammierung, Profileditor, grafische Simulation)
• Spindelbohrung (630): 85 mm; Spindelaufnahme D1-8
• Drehdurchmesser über Bett: 670 mm; über Support: 400 mm
• Max. angegebene Werkstücklänge: 3.100 mm (Serienkonfigurationen können größere Längen ermöglichen)
• Verfahrwege X/Z: 450 mm / 3.000 mm; Eilgang X/Z: 5.000 mm/min
• Hauptmotor: 22 kW (15 kW Dauer); Gesamtaufnahme: 40 kVA
