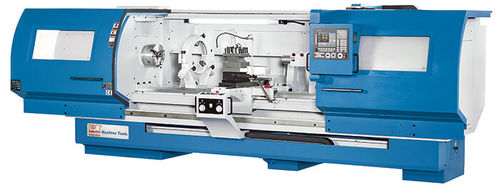

CNC-Drehmaschine Forceturn 800.15

horizontal2-AchsFlachbett

Produktbeschreibung
Die Forceturn-Serie stellt eine Flachbett-CNC-Drehmaschine zum Bearbeiten großer, schwerer Werkstücke bis zu 5 000 mm Länge bereit. Das robuste Flachbett und die überdimensionierten, gehärteten und geschliffenen Führungen sorgen für hohe Steifigkeit und Präzision bei schweren Drehoperationen. Die benutzerfreundliche Fagor-Steuerung bietet Teach-in sowie Zyklenprogrammierung; zwei elektronische Handräder erlauben manuelles Positionieren und schnelles Rüsten. Umfangreiche Optionen ermöglichen die Anpassung an Instandhaltung, Einzelteilfertigung oder Kleinserien.

Highlights

• Leistungsstarker Hauptantrieb für schwere Zerspanung
• Servo‑Werkzeugwechsler, 4 Stationen
• Zwei elektronische Handräder für manuellen Betrieb und Rüsten
• Zyklenprogrammierung und graphische Simulation für die Serienfertigung

Maschinenkonstruktion

• Flachbett mit großdimensionierten, gehärteten, geschliffenen und gegenbeschichteten Führungen für hohe Steifigkeit
• Hauptantrieb für Werkstücke bis ca. 1,7 t (je nach Ausführung)
• Leistungsfähige Kühlschmierstoffanlage und automatische Zentralschmierung serienmäßig
• Spindelbohrung: 85 mm (Modelle 630) oder 105 mm (Modelle 800)

Spindel & Hauptgetriebe

• Stufenlos programmierbare Spindeldrehzahlen mit automatisch schaltbarem 3‑Stufen Hauptgetriebe
• Motorleistungsoptionen Hauptantrieb: 15 kW (Dauer) / 22 kW (Spitze)

Werkzeugwechsler

• Schwerer, automatischer 4‑fach Servo‑Werkzeugwechsler für programmgesteuerte Werkzeugwechsel

Steuerung & Bedienung

• Fagor‑Steuerung mit intuitiver Zyklenprogrammierung und Profileditor für Serien- und Einzelteilfertigung
• Grafische Simulation zur sicheren Einrichtung
• Kompakte Bedieneinheit mit zwei elektronischen Handrädern für manuellen Betrieb und schnelles Rüsten

Technische Daten

• Drehdurchmesser über Bett: 818 mm; Bettbreite: 450 mm; Spitzenhöhe: 420 mm; Umlauf‑Ø über Support: 570 mm; Max. Werkstücklänge: 1 600 mm
• Verfahrwege: X: 450 mm; Z: 1 500 mm
• Hauptspindel: Drehzahlbereich: 20 - 1 500 1/min; Spindelaufnahme: A1-11; Spindelbohrung: 105 mm
• Eilgang: X/Z: 5 000 mm/min
• Werkzeugplätze: 4 Positionen
• Genauigkeiten: Positionierung X/Z: 0,015 mm; Wiederholgenauigkeit X/Z: 0,007 mm
• Reitstock: Kegel: 5 MK; Durchmesser Reitstockpinole: 105 mm; Hub: 170 mm
• Antriebsleistungen: Motor Hauptantrieb: 22 kW; Dauerleistung: 15 kW; Motor X: 2 kW; Motor Z: 3,6 kW; Gesamtleistungsaufnahme: 40 kVA
• Abmessungen & Gewicht: (L x B x H): 4 m x 2,25 m x 2,25 m; Gewicht: 4 500 kg
