PA6-Kabelverschraubung PRPRF
schwingungsresistentIP66IP68

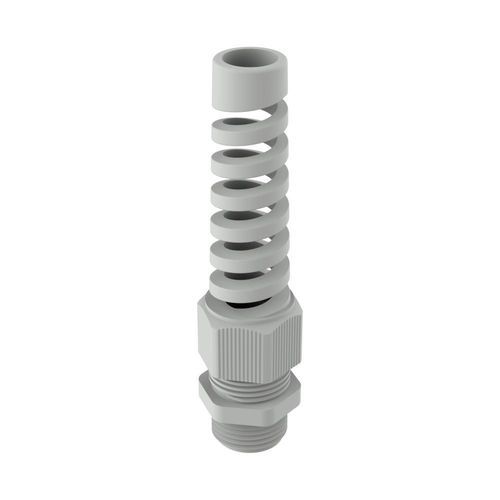

PA6-Kabelverschraubung - PRPRF - ISC PLASTIC PARTS - schwingungsresistent / IP66 / IP68
PA6-Kabelverschraubung - PRPRF - ISC PLASTIC PARTS - schwingungsresistent / IP66 / IP68
PA6-Kabelverschraubung - PRPRF - ISC PLASTIC PARTS - schwingungsresistent / IP66 / IP68 - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Material
PA6
Schutzniveau
IP68, IP66, UV-beständig, schwingungsresistent
Weitere Eigenschaften
metrisch, Zugentlastung, für Flachkabel, für Photovoltaikmodule, mit Gewinde, Multicore
Kabeldurchmesser

Min: 2 mm
(0,08 in)

Max: 18 mm
(0,71 in)

Klemmbereich

Min: 2 mm
(0,1 in)

Max: 18 mm
(0,7 in)

Beschreibung

Produktbeschreibung
Die PRPRF flexiblen Kabelverschraubungen nach DIN EN 62444/50262 ermöglichen eine kontinuierliche Bewegung des Kabels und schützen gegen Vibrationen. Gehäuse: PA6 (Nylon 6). Innendichtung: CR (Chloropren). Schutzart: IP66 und IP68 (bis 5 bar). UL-Typ: 4X (UL 50E).

Materialien und Aufbau
  • Gehäuse: PA6 (Nylon 6)
  • Innendichtung: CR (Chloropren)
  • Dichtungen: verfügbar für mehradrige oder flache Kabel (Ersatzdichtungen auf Anfrage)


Schutz, Zulassungen und Normen
  • Schutzart: IP66 und IP68 (bis 5 bar)
  • UL-Typ: 4X (UL 50E)
  • UL94: V2
  • RoHS-konform
  • Normen / Zertifizierungen: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12 und 94.2-15), c-CSA-us (CSA C22.2), DNV GL (EN 62444)


Farben und Oberflächen
Alle drei Standardfarben sind UV-beständig (F1 gemäß UL 746C). Sonderfarben auf Anfrage: RAL3020 (rot), RAL9003 (weiß), RAL5015 (blau).

Hinweise
Ersatzdichtungen für mehradrige oder Flachkabel sowie Sicherungsmuttern (PRTU, PRTUM, PRTUE) sind lieferbar; Zubehör separat erhältlich.

Referenzen und Maßtabelle
Referenz; Gewinde; Bündelbereich (mm); L (mm); H (mm); B (mm); Schlüssel (SW) (mm)
02001001090; M12; 2,00 bis 5,00; 58,00; 8,00; 16,60; 15,00
02001001091; M12; 2,00 bis 5,00; 58,00; 10,00; 16,60; 15,00
02001001092; M12; 2,00 bis 5,00; 58,00; 15,00; 16,60; 15,00
02001001093; M12; 3,00 bis 6,50; 58,00; 8,00; 16,60; 15,00
02001001094; M12; 3,00 bis 6,50; 58,00; 10,00; 16,60; 15,00
02001001095; M12; 3,00 bis 6,50; 58,00; 15,00; 16,60; 15,00
02001001096; M16; 3,00 bis 7,00; 83,20; 10,00; 21,50; 22,00
02001001097; M16; 3,00 bis 7,00; 83,20; 15,00; 25,10; 22,00
02001001098; M16; 5,00 bis 10,00; 83,20; 10,00; 25,10; 22,00
02001001099; M16; 5,00 bis 10,00; 83,20; 15,00; 25,10; 22,00
02001001100; M20; 5,00 bis 9,00; 96,50; 10,00; 27,60; 24,00
02001001101; M20; 5,00 bis 9,00; 96,50; 15,00; 27,60; 24,00
02001001102; M20; 6,00 bis 12,00; 96,50; 10,00; 27,60; 24,00
02001001103; M20; 6,00 bis 12,00; 96,50; 15,00; 27,60; 24,00
02001001104; M20; 7,00 bis 12,00; 106,40; 10,00; 30,50; 27,00
02001001105; M20; 7,00 bis 12,00; 106,40; 15,00; 30,50; 27,00
02001001106; M20; 10,00 bis 14,00; 106,40; 10,00; 30,50; 27,00
02001001107; M20; 10,00 bis 14,00; 106,40; 15,00; 30,50; 27,00
02001001108; M20; 9,00 bis 16,00; 118,90; 10,00; 37,80; 33,00
02001001109; M25; 9,00 bis 16,00; 118,90; 15,00; 37,80; 33,00
02001001110; M25; 13,00 bis 18,00; 118,90; 10,00; 37,80; 33,00
02001001111; M25; 13,00 bis 18,00; 118,90; 15,00; 37,80; 33,00
02001001120; PG7; 3,00 bis 6,50; 58,00; 8,00; 16,60; 15,00
02001001121; PG9; 4,00 bis 8,00; 68,40; 8,00; 21,50; 19,00
02001001122; PG11; 5,00 bis 10,00; 83,20; 8,00; 25,10; 22,00
02001001123; PG13,5; 6,00 bis 12,00; 96,50; 10,00; 27,60; 24,00
02001001124; PG16; 10,00 bis 14,00; 106,40; 10,00; 30,50; 27,00
02001001125; PG21; 13,00 bis 18,00; 118,90; 11,00; 37,80; 33,00
02001001130; GAS.3/8"; 3,00 bis 7,00; 83,20; 11,00; 25,10; 22,00
02001001131; GAS.3/8"; 5,00 bis 10,00; 83,20; 11,00; 25,10; 22,00
02001001132; GAS.1/2"; 5,00 bis 9,00; 96,50; 10,00; 27,60; 24,00
02001001134; GAS.1/2"; 7,00 bis 12,00; 106,40; 11,00; 30,50; 27,00
02001001135; GAS.1/2"; 10,00 bis 14,00; 106,40; 11,00; 30,50; 27,00
02001001136; GAS.3/4"; 9,00 bis 16,00; 118,90; 12,00; 37,80; 33,00
02001001137; GAS.3/4"; 13,00 bis 18,00; 118,90; 12,00; 37,80; 33,00
02001001140; NPT.3/8"; 3,00 bis 7,00; 83,20; 15,00; 25,10; 22,00
02001001141; NPT.3/8"; 5,00 bis 10,00; 83,20; 15,00; 25,10; 22,00
02001001142; NPT.1/2"; 5,00 bis 9,00; 96,50; 15,00; 27,60; 24,00
02001001143; NPT.1/2"; 6,00 bis 12,00; 96,50; 15,00; 27,60; 24,00
02001001144; NPT.1/2"; 7,00 bis 12,00; 106,40; 15,00; 30,50; 27,00
02001001145; NPT.1/2"; 10,00 bis 14,00; 106,40; 15,00; 30,50; 27,00
02001001146; NPT.3/4"; 9,00 bis 16,00; 118,90; 15,00; 37,80; 33,00
02001001147; NPT.3/4"; 13,00 bis 18,00; 118,90; 15,00; 37,80; 33,00

Eigenschaften / Technische Daten
  • Modell / Serie: PRPRF
  • Gehäusematerial: PA6 (Nylon 6)
  • Dichtungsmaterial: CR (Chloropren)
  • Schutzart: IP66 und IP68 (bis 5 bar)
  • UL-Typ: 4X (UL 50E)
  • UL94: V2
  • UV-Beständigkeit: F1 gemäß UL 746C
  • Sonderfarben: RAL3020, RAL9003, RAL5015
  • Ersatzdichtungen: verfügbar für mehradrige oder flache Kabel
  • Abmessungen und Referenzen: siehe Tabelle oben
  • Maßeinheiten: Millimeter
