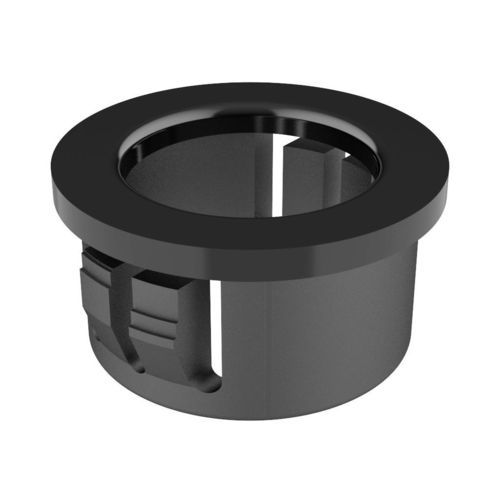

Isolationsbuchse MP

Snap-InPolyamidNylon

Produktübersicht
MP-Kabeldurchführungen wandeln raue, scharfe oder unregelmäßige Panelöffnungen in glatte, isolierte Auslässe um und schützen so Kabel, Rohre, Schläuche, Seile und Versorgungsleitungen. Geeignet für industrielle Isolations- und Schutzanwendungen.

Funktion & Varianten
Die Snap-In-Ringe verfügen über flexible Verriegelungslaschen, die mit Fingerspitzendruck in die Öffnung gedrückt werden und sich an die maximale Plattendicke anpassen, bis sie befestigt sind. Zwei Varianten verfügbar:

• Typ 1: doppelte Lasche pro Seite
• Typ 2: eine Lasche pro Seite

Leistung & Abmessungen
Rückschlagwiderstand (Familie): 15,8 kg. Verfügbar in verschiedenen Größen für Lochdurchmesser von 4,7 mm bis 152,4 mm. Die vollständige technische Tabelle enthält die Referenz‑zu‑Abmessungs‑Zuordnung.

Material & Oberfläche
Material: Nylon (PA66). Standardfarben: Schwarz / Weiß. Sonderfarben gegen Mindestbestellmenge möglich (Bestellbedingungen nicht hier beschrieben).

Normen & Zertifizierungen
Einige Ausführungen entsprechen UL‑Anforderungen und sind gegebenenfalls CSA‑zertifiziert. UL94‑Klassifizierung der Familie: V2. RoHS konform. IP‑Schutzart: für die Familie nicht angegeben.

Zeichnungen, Dokumente & Medien
2D‑Zeichnung (PDF) verfügbar. Produktvideo für die MP‑Familie verfügbar. Maße in Millimeter angegeben.

Referenztabelle (Auszug / Maßtabelle)
Referenz ; Lochmaß (A) ; Max. Plattenstärke (G) ; C ; B ; L ; H ; Typ
02010000001 ; 4,70 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,20 ; 2
00101000001 ; 4,80 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,60 ; 2
02010000002 ; 5,50 ; 1,60 ; 3,20 ; 7,10 ; 6,00 ; 1,60 ; 2
02010000003 ; 6,40 ; 1,00 ; 3,20 ; 7,90 ; 7,90 ; 1,60 ; 2
02010000004 ; 6,40 ; 1,60 ; 3,60 ; 7,90 ; 7,90 ; 1,60 ; 2

Charakteristiken / Spezifikationen

• Modell / Serie: MP
• Funktion: isolierende Kabeldurchführung zum Schutz und zur Isolierung raue Kanten
• Material: Nylon (PA66)
• Farben: Schwarz, Weiß (Sonderfarben möglich)
• Installation: Snap‑In mit flexiblen Verriegelungslaschen
• Varianten: Typ 1 (doppelte Lasche), Typ 2 (einzelne Lasche)
• Rückschlagwiderstand (Familie): 15,8 kg
• Lochdurchmesserbereich: 4,7 mm bis 152,4 mm
• UL94: V2 (Familie)
• Zertifizierungen: einige Referenzen UL und CSA
• RoHS: erfüllt
• Maßeinheit: Millimeter
• Dokumentation: 2D‑Zeichnungen (PDF) und Produktvideo verfügbar
