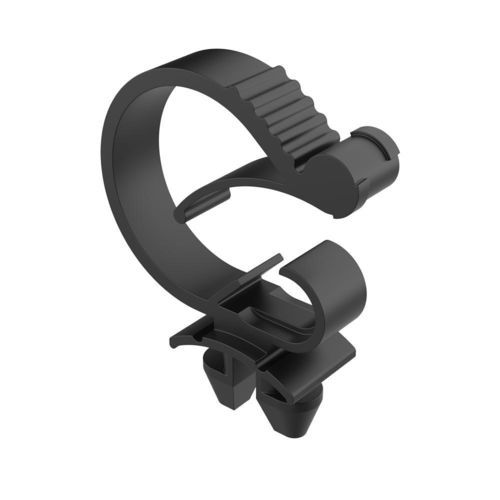

Kunststoff-Viertelumdrehungsbefestigung SGE

für PaneeleNockenstretch-fit

Produktbeschreibung
Die Vierteldreh-Befestigungsclips SGE sind Kabelhalter, die ein 1/4-Umdrehung (90°) Montagesystem verwenden. Der Clip wird durch Reibung im Montageloch gesichert und manuell durch eine kurze Drehbewegung installiert, um eine stabile Befestigung und hohe Auszugfestigkeit zu gewährleisten.

Funktionalität

• Mit einer einfachen Drehung entfernbar, um die Kabelführung oder Position anzupassen
• Wiederverwendbares Design mit integriertem Verriegelungssystem, das ein unbeabsichtigtes Öffnen oder Lösen verhindert
• Passt für einen weiten Bereich von Kabeldurchmessern und unterschiedliche industrielle Anwendungen

Materialien & Konformität

• Material: Wärme- und UV-stabilisiertes Nylon 6/6
• Entflammbarkeit: UL 94 V-2 (Seite weist ebenfalls UL94: V2 - V0 aus)
• Temperaturbereich: −40 °C bis 115 °C
• RoHS: Konform
• IP-Schutzart: Nicht angegeben

Referenzen (Maße in Millimetern)

• 02012000420 — Kabelbereich (d): 7.40 bis 11.20 mm; Montagefalz: 6.35 bis 9.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Typ: 1
• 02012000421 — Kabelbereich (d): 7.40 bis 11.20 mm; Montagefalz: 9.50 bis 12.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Typ: 1
• 02012000422 — Kabelbereich (d): 7.40 bis 11.20 mm; Montagefalz: 12.50 bis 13.00 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; Typ: 1
• 02012000423 — Kabelbereich (d): 7.40 bis 11.20 mm; Montagefalz: 8.00 mm; B: 7.90 mm; L: 28.40 mm; H: 25.10 mm; Typ: 2
• 02012000424 — Kabelbereich (d): 10.40 bis 17.50 mm; Montagefalz: 6.35 bis 9.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Typ: 1
• 02012000425 — Kabelbereich (d): 10.40 bis 17.50 mm; Montagefalz: 9.50 bis 12.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Typ: 1
• 02012000426 — Kabelbereich (d): 10.40 bis 17.50 mm; Montagefalz: 12.50 bis 13.00 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; Typ: 1
• 02012000427 — Kabelbereich (d): 10.40 bis 17.50 mm; Montagefalz: 8.00 mm; B: 7.90 mm; L: 31.50 mm; H: 29.50 mm; Typ: 2
• 02012000428 — Kabelbereich (d): 15.20 bis 22.20 mm; Montagefalz: 6.35 bis 9.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Typ: 1
• 02012000429 — Kabelbereich (d): 15.20 bis 22.20 mm; Montagefalz: 9.50 bis 12.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Typ: 1
• 02012000430 — Kabelbereich (d): 15.20 bis 22.20 mm; Montagefalz: 12.50 bis 13.00 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; Typ: 1
• 02012000431 — Kabelbereich (d): 15.20 bis 22.20 mm; Montagefalz: 8.00 mm; B: 7.90 mm; L: 42.20 mm; H: 37.10 mm; Typ: 2

Hinweise
Typ 1 entspricht dem "T-Type" Profil (geeignet für Solar- und Industrieprofile). Typ 2 entspricht dem "I-Type" Profil (übliches Aluminiumprofil in Anlagen der Industrieautomation und Montage von Solarmodulen). Prüfen Sie die Dimension der Ankerfuge, um die passende Referenz zu ermitteln.

Technische Daten

• Material: Wärme- und UV-stabilisiertes Nylon 6/6
• Entflammbarkeit: UL 94 V-2 (Seite weist ebenfalls UL94: V2 - V0 aus)
• Temperaturbereich: −40 °C bis 115 °C
• Wiederverwendbares Design mit Verriegelungssystem zur Vermeidung unbeabsichtigter Freigabe
• Installation: manuelles 1/4-Umdrehungs-Montagesystem (90°); Sicherung durch Reibung im Montageloch
• Maße in Millimetern
• RoHS: Konform; IP-Schutzart: Nicht angegeben
• Geeignet für T-Type (Typ 1) und I-Type (Typ 2) Aluminiumprofile; Ankerfugenmaß prüfen
