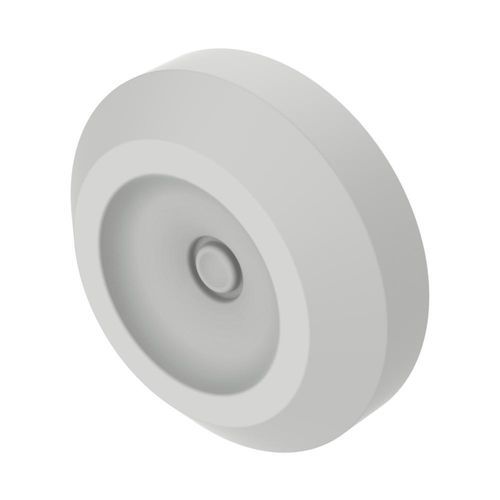

Thermoplast-Kabeldurchführung TSS

ElastomerMembranmit flexibler Membrane

Produktbeschreibung
Die Membran-Kabeltülle TSS ist eine Presssitz-Lösung zur Abdichtung von Kabeldurchführungen. Sie nimmt eine breite Palette von Kabeldurchmessern auf, sitzt sicher im Panel und ist nach IP67 zertifiziert. Die Mehrfachvariante TSSH erlaubt bis zu drei Kabel in einer einzigen Öffnung bei gleicher Dicht- und Schutzwirkung.

Konstruktion und Funktion
Die Tülle verfügt über eine abnehmbare Membran und einen flexiblen Bereich mit Joy-Stick-Funktion, mit dem das Kabel ausgerichtet werden kann, ohne die Schutzart IP67 zu beeinträchtigen. Das halogenfreie TPE bietet Flexibilität für gebogene Oberflächen und gleicht Bewegungen des Panels aus.

Eigenschaften

• Material: Halogenfreies TPE (Thermoplastisches Elastomer)
• Schutzart: IP67 (Semko-zertifiziert)
• Entflammbarkeit: UL94-HB oder UL94-V0
• Standardfarben: Schwarz (RAL 9005), Lichtgrau (RAL 7035), Weiß (RAL 9010)
• Montage: Eindrücken in die Öffnung; Membran mit dem Kabel durchstechen; eventuell verbleibende Membranreste manuell entfernen
• Varianten: TSS ein-Kabel und TSSH Mehrfach (bis zu 3 Kabel)

Dokumente & Zertifizierungen
2D-Zeichnung (PDF) verfügbar. UL94: HB/V0. IP: 67. RoHS: konform. Maße in Millimetern. Produktvideo verfügbar.

Varianten (Tabelle)
Referenz | Lochdurchmesser | Montagegewinde | Wanddicke | Für Kabel (d) | L | L1 / L2 | D / D1
01601000050 | 16,00 | PG9/15,2 | 0,50 bis 3,00 | 5,00 bis 10,00 | 11,00 | 4,00 / 6,75 | 24,00 / 4,00
01601000004 | 16,50 | M16 | 0,50 bis 3,00 | 5,00 bis 10,00 | 11,00 | 4,00 / 6,75 | 23,50 / 4,00
01601000051 | 19,00 | PG11/18,6 | 0,50 bis 3,00 | 6,00 bis 12,00 | 11,00 | 4,00 / 6,75 | 26,00 / 5,00
01601000005 | 20,50 | M20 | 0,50 bis 3,00 | 6,00 bis 13,00 | 11,00 | 4,00 / 6,75 | 27,50 / 5,00
01601000052 | 23,00 | PG16/22,5 | 0,50 bis 3,50 | 8,00 bis 15,00 | 11,00 | 4,00 / 6,75 | 30,00 / 7,00
01601000006 | 25,50 | M25 | 0,50 bis 3,50 | 8,00 bis 17,00 | 11,00 | 4,00 / 6,75 | 32,50 / 7,00
01601000053 | 29,00 | PG21/28,3 | 0,50 bis 4,50 | 10,00 bis 20,00 | 11,00 | 4,00 / 6,75 | 36,00 / 9,00
01601000007 | 32,50 | M32 | 0,50 bis 4,50 | 12,00 bis 24,00 | 11,00 | 4,00 / 6,75 | 39,50 / 11,00
01601000054 | 38,00 | PG29/37,0 | 1,50 bis 4,50 | 18,00 bis 27,00 | 13,50 | 4,84 / 7,41 | 45,00 / 17,00
01601000040 | 40,50 | M40 | 1,50 bis 4,50 | 19,00 bis 31,00 | 13,50 | 4,84 / 7,41 | 47,50 / 18,00

Technische Daten

• Modell: TSS
• Produkttyp: Membran-Kabeltülle (einadrig; Mehrfachvariante TSSH bis zu 3 Kabel)
• Material: Halogenfreies TPE
• Schutz: IP67 (Semko-zertifiziert)
• Entflammbarkeit: UL94-HB oder UL94-V0
• Standardfarben: Schwarz (RAL 9005), Lichtgrau (RAL 7035), Weiß (RAL 9010); weitere RAL-Farben auf Anfrage
• Montage: Eindrücken; Membran mit Kabel durchstechen; ggf. Membranreste entfernen
• Kompabilität: mehrere Referenzen verfügbar (siehe Tabelle für Lochdurchmesser, Gewinde, Wanddicke und Kabelbereiche)
• Einheiten: Millimeter
• Verfügbare Unterlagen: 2D-Zeichnung (PDF), UL94-Zertifikat, IP-Zertifikat, RoHS-Erklärung, Produktvideo
