Schlauchschutz / nicht angegeben DCTU

Push-Fitfür Photovoltaikanwendung

Produktbeschreibung

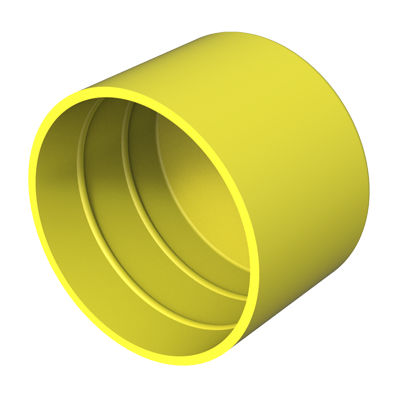

Schutzkappe DCTU für BSP/GAS-Gewinde und Stahlrohre. Entwickelt zum Schutz von Gewinden und Rohrenden vor Staub, Schmutz und Beschädigungen während Lagerung und Transport. Die gerippte Innenfläche sorgt für festen Sitz und reduziert Druckanstieg; einige Artikel sind mit Belüftungsöffnungen zur Druckausgleichung erhältlich.

Zertifikate / Normen / Dokumentation

• 2D-Zeichnung (PDF): verfügbar (Downloadlink auf der Produktseite)
• UL94: nicht angegeben
• IP: nicht angegeben
• RoHS: konform
• Maße angegeben in: Millimeter
• Medien: Produkt-Render und Demonstrationsvideo (MP4) verfügbar

Varianten / Abmessungen (Referenz | d | H | BSP / GAS)
01500701060 | 4,00 | 22,00 | ·
01500701061 | 5,00 | 18,00 | ·
01500701062 | 6,00 | 18,00 | ·
01500701063 | 6,35 | 13,00 | ·
01500701064 | 7,00 | 18,60 | ·
01500701065 | 8,00 | 17,20 | ·
01500701066 | 9,60 | 14,00 | ·
01500701067 | 10,20 | 18,60 | 1/8 in
01500701068 | 11,00 | 19,00 | ·
01500701069 | 12,00 | 18,00 | ·
01500701070 | 12,70 | 19,00 | ·
01500701071 | 13,00 | 18,00 | ·
01500701072 | 13,70 | 18,00 | 1/4 in
01500701073 | 14,00 | 18,00 | ·
01500701074 | 15,00 | 19,00 | ·
01500701075 | 16,00 | 20,00 | ·
01500701076 | 17,20 | 20,00 | 3/8 in
01500701077 | 18,00 | 18,00 | ·
01500701078 | 19,00 | 20,00 | ·
01500701079 | 20,00 | 20,00 | ·
01500701080 | 21,30 | 20,00 | DN15 · 1/2 in
01500701081 | 22,00 | 21,00 | ·
01500701082 | 23,20 | 19,00 | ·
01500701083 | 24,00 | 18,00 | ·
01500701084 | 24,80 | 17,00 | ·
01500701085 | 25,00 | 80,00 | ·
01500701086 | 25,40 | 20,00 | ·
01500701087 | 26,00 | 18,00 | ·
01500701088 | 26,90 | 27,00 | DN20 · 3/4 in
01500600287 | 26,90 | 80,00 | ·
01500701089 | 28,00 | 22,00 | ·
01500701090 | 30,00 | 27,50 | ·
01500701091 | 31,80 | 27,00 | ·
01500701092 | 31,80 | 90,00 | ·
01500701093 | 33,70 | 23,00 | DN25 · 1 in
01500701094 | 35,00 | 27,00 | ·
01500701095 | 38,10 | 27,00 | ·
01500701096 | 38,10 | 90,00 | ·
01500701097 | 39,00 | 17,00 | ·
01500701098 | 40,00 | 27,00 | ·
01500701099 | 41,50 | 25,00 | ·
01500701100 | 42,40 | 32,00 | DN32 · 1 1/4 in

Technische Angaben

• Brand: ISC Plastic Parts
• Modell / Artikelserie: DCTU
• Verwendung: Schutzkappe für Stahlrohre und BSP/GAS-Gewinde
• Normen: angepasst an ISO (Abmessungen in Millimeter)
• Innendesign: gerippte Innenseite für festen Sitz und Verringerung des Druckanstiegs
• Optionen: einige Artikel mit Belüftungsöffnungen
• RoHS: konform
• Materialien: konzipiert zur Verwendung an Stahlrohren (Material der Kappe nicht explizit angegeben)
• Abmessungen: in der obigen Tabelle (d und H in mm)
• Medien: 2D-Zeichnungen (PDF) und Produktvideo (MP4) verfügbar
