Gerätefuß LKR

für MöbelPhotovoltaikKunststoff

Produktbeschreibung

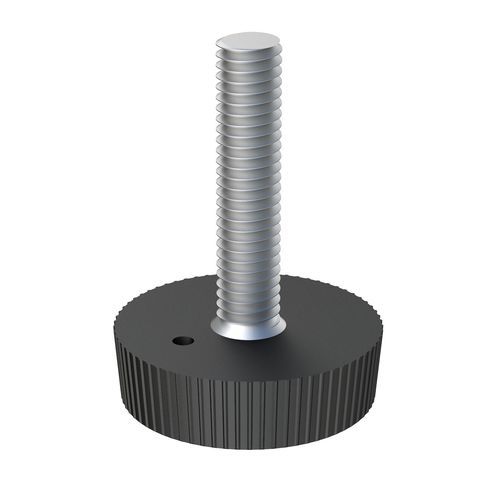

Unser Nivellierfuß LKR verfügt über eine gerändelte Basis, die die Handhabung bei Einstellung, Montage oder Austausch erleichtert. M5-Versionen sind aus LDPE gefertigt; die übrigen Größen aus PA6. Der Gewindebolzen ist aus verzinktem Stahl.

Material und Aufbau

• Basis (M5): LDPE
• Basis (andere Größen): PA6
• Gewindebolzen: verzinkter Stahl

Anwendungsbereiche
Geeignet für Industrieanlagen, technische Möbel und Ladeneinrichtungen, bei denen eine Nivellierung über metrisches Gewinde erforderlich ist.

Verfügbare Optionen

• Metrisches Gewinde: M5, M6, M8, M10
• Basisdurchmesser: 20 bis 45 mm
• Länge (L): 16 bis 56 mm

Zertifizierungen / Zusätzliche Informationen
UL94: -
IP: -
RoHS: Ja
Abmessungen in: Millimeter
2D-Zeichnungen (PDF) und Produktvideo: verfügbar

Referenzen / Abmessungen
Referenz | Metrisches Gewinde (M) | L | D | H | Nutzbares Gewinde (l)
02500500600 | M5 | 20.00 | 20.00 | 6.00 | 17.00
02500500601 | M5 | 25.00 | 20.00 | 6.00 | 22.00
02500500602 | M5 | 30.00 | 20.00 | 6.00 | 27.00
02500500603 | M5 | 40.00 | 20.00 | 6.00 | 36.00
02500500604 | M5 | 48.00 | 20.00 | 6.00 | 47.00
00301201499 | M6 | 18.00 | 20.00 | 7.00 | 16.00
00301200430 | M6 | 18.00 | 25.00 | 7.00 | 16.00
00301200431 | M6 | 28.00 | 25.00 | 7.00 | 26.00
00301201500 | M6 | 28.00 | 20.00 | 7.00 | 26.00
00301201501 | M6 | 38.00 | 20.00 | 7.00 | 36.00
00301201502 | M6 | 47.00 | 20.00 | 7.00 | 45.00
00301201503 | M8 | 17.00 | 20.00 | 7.00 | 15.00
00301200434 | M8 | 17.00 | 25.00 | 7.00 | 15.00
00301200435 | M8 | 36.00 | 25.00 | 7.00 | 35.00
00301200436 | M8 | 47.00 | 25.00 | 7.00 | 45.00
00301200437 | M10 | 16.00 | 25.00 | 7.00 | 15.00
00301200438 | M10 | 26.00 | 25.00 | 7.00 | 24.00
00301200439 | M10 | 36.00 | 25.00 | 7.00 | 34.00
00301200440 | M10 | 46.00 | 25.00 | 7.00 | 44.00
00301200453 | M10 | 56.00 | 30.00 | 7.00 | 54.00

Technische Merkmale / Spezifikationen

• Modell: LKR
• Gerändelte Basis für vereinfachte Handhabung
• Materialien: LDPE (M5), PA6 (andere Größen)
• Gewindebolzen: verzinkter Stahl
• Anwendungen: Industrieanlagen, technische Möbel, Ladeneinrichtungen
• Metrische Gewinde: M5, M6, M8, M10
• Basisdurchmesser: 20–45 mm
• Längenbereich: 16–56 mm
• RoHS-konform
• Abmessungen in mm
