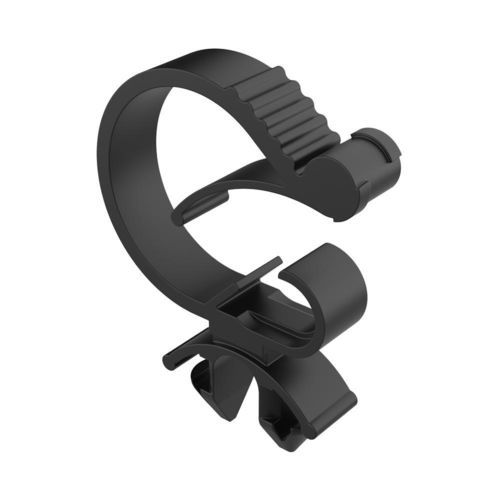

Kabelführung SGD

Produktbeschreibung
Unsere Kabelhalterung für Solarmodule SGD ist für die bidirektionale Montage in ovalen Befestigungsöffnungen von Photovoltaikrahmen ausgelegt. Die spezielle Geometrie verhindert ein unbeabsichtigtes Verdrehen in standardmäßigen ovalen Öffnungen und gewährleistet eine stabile Positionierung.
Die Hauptfunktion ist die Kabelführung und -verwaltung in gerader oder 90°-Anordnung, wodurch Nord/Süd- oder Ost/West-Layouts möglich sind. Die manuelle Montage erfolgt durch Durchstecken und anschließende 90°-Drehung und bietet einen festen Reibschluss mit hoher Zugfestigkeit.

Material und Konformität

• Material: Nylon 6/6, wärme- und UV-stabilisiert
• Brennverhalten: UL 94 V-2
• Temperaturbereich: -40°C bis 115°C
• Eigenschaften: Demontierbar, wiederverwendbar, Anti-Twist-Verriegelung
• RoHS: konform

Funktionalität
Bietet sichere Kabelbefestigung und nimmt einen weiten Bereich an Kabeldurchmessern auf.

Abmessungen und zusätzliche Informationen
Abmessungen angegeben in: Millimeter. IP: nicht angegeben.

Verfügbare Varianten
Referenz | Kabelbereich (d) | Lochmaß Platte | Plattenstärke | B | L | H
02012000400 | 7,40 to 11,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000401 | 7,40 to 11,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000402 | 7,40 to 11,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 28,40 | 25,40
02012000403 | 7,40 to 11,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 28,40 | 25,40
02012000404 | 10,40 to 17,50 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000405 | 10,40 to 17,50 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000406 | 10,40 to 17,50 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 31,50 | 35,60
02012000407 | 10,40 to 17,50 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 31,50 | 35,60
02012000408 | 15,20 to 22,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000409 | 15,20 to 22,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000410 | 15,20 to 22,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 42,20 | 43,90
02012000411 | 15,20 to 22,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 42,20 | 43,90

Dokumente und Medien
Zeichnung als PDF verfügbar (Zeichnungslink auf der Seite). Video verfügbar, das Produkt und die Montage zeigt.

Technische Spezifikationen

• Modell: SGD
• Material: Nylon 6/6, wärme- und UV-stabilisiert
• Brennverhalten: UL 94 V-2
• Temperaturbereich: -40°C bis 115°C
• Eigenschaften: Demontierbar, wiederverwendbar, Anti-Twist-Verriegelung
• Maße angegeben in: Millimeter
• RoHS: konform
• IP: nicht angegeben
