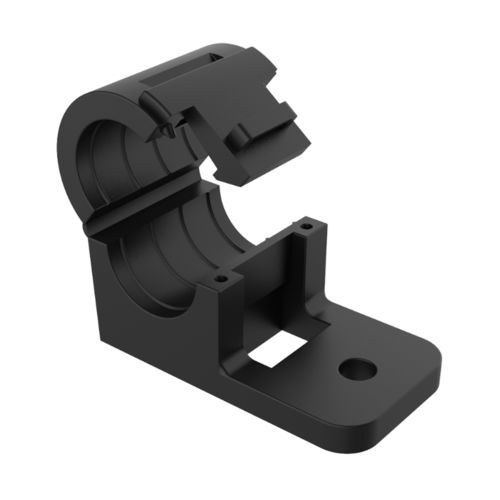

Nylon-Kabelschelle ZAB

für Photovoltaikanwendung

Produktbeschreibung
Unser Sortiment an ZAB-Schellen zeichnet sich durch ein einzigartiges Design aus, das die Installation unabhängig von der Kabelplatzierung ermöglicht. Hergestellt aus Nylon (PA66), widerstehen sie Temperaturen bis zu 105º und erfüllen die Entflammbarkeitsklasse UL94 V2.

Funktionalität

• Entriegelungs- und Ablassmechanismus erleichtert Wartungsarbeiten.
• Rippen im Innendurchmesser sorgen für axiale Retention des Kabelbündels.
• Installation ohne vorherige Positionierung des Kabels vereinfacht Montageprozesse.

Anwendungen
Geeignet für Solarenergiestrukturen sowie für allgemeine industrielle Anwendungen zur Kabelbefestigung und -führung.

Zertifizierungen / Konformität / Zusatzinformationen

• UL94: V2 - V0 Option angegeben
• RoHS: konform
• IP-Schutzgrad: nicht angegeben
• Maße: Werte in Millimetern
• Zeichnung: PDF auf der Produktseite verfügbar
• Video: Produktvideo verfügbar

Referenzen und Abmessungen (mm)
Referenz | Max. Ø-Bereich (d) | A | D | E | H
02001002010 | 9,70 | 25,40 | 5,10 | 22,10 | 23,60
02001002011 | 9,70 | 25,30 | 6,70 | 22,10 | 23,60
02001002012 | 12,70 | 25,40 | 5,10 | 25,00 | 26,90
02001002013 | 12,70 | 25,40 | 6,90 | 25,00 | 26,90
02001002014 | 16,00 | 25,40 | 5,10 | 26,40 | 29,70
02001002015 | 16,00 | 25,40 | 6,90 | 26,40 | 29,70
02001002016 | 19,10 | 31,80 | 6,90 | 30,70 | 33,00
02001002017 | 19,10 | 31,80 | 8,40 | 30,70 | 33,00
02001002018 | 22,40 | 31,80 | 6,90 | 32,30 | 35,80
02001002019 | 22,40 | 31,80 | 8,40 | 32,30 | 35,80
02001002020 | 25,40 | 31,80 | 6,90 | 34,50 | 39,10
02001002021 | 25,40 | 31,80 | 8,40 | 34,50 | 39,10

Charakteristiken / Technische Spezifikationen

• Marke: ISC Plastic Parts
• Modell: ZAB
• Material: Nylon (PA66)
• Max. Betriebstemperatur: 105º
• Entflammbarkeitsklasse: UL94 V2 (V0-Option angegeben)
• RoHS: konform
• IP-Schutzgrad: nicht angegeben
• Konstruktionsmerkmale: Entriegelungs- und Ablassmechanismus; Rippen für axiale Retention
• Empfohlene Anwendungen: Solarenergiestrukturen und allgemeine Kabelbefestigung
• Abmessungen: siehe Referenztabelle (mm)
• Produktmedien: 2D-Zeichnungen (PDF) und Produktvideo verfügbar
