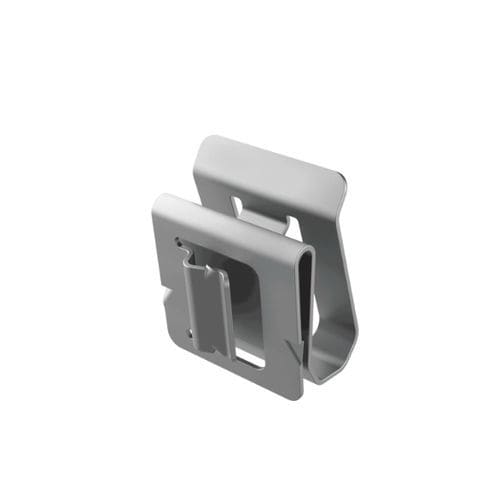

Clip für Kabel SFD

PhotovoltaikEdelstahlBefestigungselement

Produktübersicht
Der bidirektionale Paneelkantclip SFD ist für die Befestigung und Führung von zwei homogenen Kabeln ausgelegt und bietet eine zuverlässige Lösung für industrielle und Energie-Anwendungen. Hergestellt aus Edelstahl AISI 301, zeichnet er sich durch mechanische Festigkeit und Korrosionsbeständigkeit aus, geeignet für anspruchsvolle Umgebungen und hohe Einsatztemperaturen.

Konstruktion & Montage
Das Modell SFD verfügt über ein bidirektionales Design mit doppelter Verrastlasche, das die Montage in vertikaler und horizontaler Lage ermöglicht. Die kurze Lasche eignet sich besonders für die Befestigung an Rahmen mit schmalen Kanten. Die Montage erfolgt durch manuellen Druck, bis der Clip am Paneel sicher sitzt; Entfernung oder Neuplatzierung erfordern einen Schraubendreher. Abgerundete Kanten schützen die Kabelisolierung bei der Montage und im Langzeitbetrieb.

Haltbarkeit & Temperaturbereich
Dicke: 0.635 mm, was eine höhere Haltbarkeit gegenüber marktüblichen Alternativen bietet und eine mindestens zertifizierte Lebensdauer von 20 Jahren gewährleistet. Betriebstemperaturbereich: -40 °C bis +300 °C.

Anwendungen

• Photovoltaik-Module
• Elektrische Installationen
• Steuerungstafeln
• Telekommunikation
• Industriemaschinen
• Transportsysteme
• Maritime Umgebungen

Zeichnungen, Zulassungen & Zusatzinformationen
Zeichnungs-PDF: verfügbar
UL94: nicht zutreffend / nicht bereitgestellt
IP: nicht zutreffend / nicht bereitgestellt
RoHS: konform
Maße angegeben in: Millimeters
Video: verfügbar

Referenzen und Abmessungen (Tabelle)
Header: Reference | Cable range (d) | Panel thickness | C | B | H
02012000306 | 5.10 to 8.40 mm | 1.10 to 2.00 mm | C = 25.00 mm | B = 19.80 mm | H = 9.90 mm

Eigenschaften / technische Spezifikationen

• Modell: SFD
• Brand: ISC Plastic Parts
• Funktion: Befestigung und Führung von zwei homogenen Kabeln
• Material: Edelstahl AISI 301
• Design: Bidirektional mit doppelter Verrastlasche (geeignet für vertikale und horizontale Montage)
• Kurze Lasche für Montage an Rahmen mit schmaler Kante
• Installation: Manueller Druck; Entfernung/Neupositionierung mit Schraubendreher
• Abgerundete Kanten zum Schutz der Kabelisolierung
• Dicke: 0.635 mm
• Mindestens zertifizierte Lebensdauer: 20 Jahre
• Betriebstemperaturbereich: -40 °C bis +300 °C
• Kabelbereich (Referenz 02012000306): 5.10–8.40 mm
• Paneelstärke (Referenz 02012000306): 1.10–2.00 mm
• Abmessungen (Referenz 02012000306): C = 25.00 mm, B = 19.80 mm, H = 9.90 mm
• Standards: RoHS compliant
