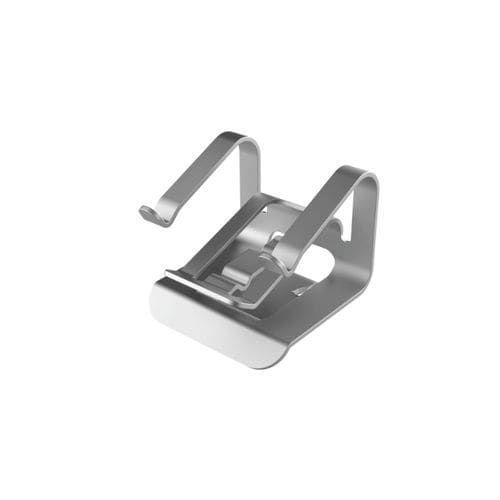

Edelstahl-Kabelschelle SFI

Snap-Inwiederverwendbarkorrosionsbeständig

Beschreibung
Der Panelkanten-Clip SFI fixiert und führt vier homogene Leitungen in kompakter Anordnung und bietet eine platzsparende Kabelführungslösung für industrielle und erneuerbare Energie-Anwendungen. Hergestellt aus AISI 410 Edelstahl, bietet der Clip hohe mechanische Festigkeit und Korrosionsbeständigkeit für zuverlässige Langzeitleistung.

Design und Anwendung

• Reduziertes, kompaktes Design im Vergleich zu anderen 4-Kabel-Versionen zur Optimierung des Rahmens.
• Für vier Leiter Ø 6,6–8,4 mm geeignet, zwei unten / zwei oben angeordnet, um die belegte Fläche an der Paneelkante zu minimieren.
• Kurz ausgeführte Verriegelungszunge speziell für Rahmen mit schmalen Kanten (10 mm) zur Integration in schlanke Photovoltaikmodule.
• Abgerundete Kanten verhindern Beschädigungen der Kabelisolierung und sichern eine dauerhafte Befestigung.

Installation und Wartung

• Schnelle manuelle Montage durch Druck; sicherer Halt durch die Verriegelungszunge.
• Entfernen oder Umpositionieren erfolgt einfach mit einem Schraubendreher.

Konformität und Haltbarkeit

• Dicke: 0,635 mm, höher als marktübliche Alternativen.
• Garantierte Mindestlebensdauer: 20 Jahre.
• Zertifizierung: c-UL-us.
• Betriebstemperaturbereich: -40 °C bis +300 °C.
• RoHS-konform.

Geeignet für

• Photovoltaikmodule
• Elektrische Systeme und Schalttafeln
• Marineinstallationen
• Telekommunikation
• Industriemaschinen
• Mobilitätslösungen

Technische Tabelle
Referenz | Kabelbereich (d) | Plattenstärke | Min. Tiefe (L) | C | B | H
02012000314 | 6,60 bis 8,40 | 0,80 bis 2,00 | 10,00 | 21,80 | 22,90 | 17,80

Zusätzliche Informationen
Zeichnungs-PDF verfügbar. Maße in Millimetern. Video verfügbar, das das Produkt zeigt.

Merkmale / Technische Spezifikationen

• Modell: SFI
• Referenz: 02012000314
• Material: AISI 410 Edelstahl
• Kabelbereich (d): 6,6 – 8,4 mm
• Geeignete Plattenstärke: 0,80 – 2,00 mm
• Mindesttiefe (L): 10,00 mm
• Abmessungen: C = 21,80 mm, B = 22,90 mm, H = 17,80 mm
• Clipdicke: 0,635 mm
• Kurz ausgeführte Verriegelungszunge für Rahmen mit 10 mm schmaler Kante
• Minimale Lebensdauer: 20 Jahre
• Zertifizierungen: c-UL-us
• Betriebstemperatur: -40 °C bis +300 °C
• RoHS: Konform
• Typische Anwendungen: Photovoltaikmodule, elektrische Schaltschränke, Marine, Telekom, Industriemaschinen, Mobilität
