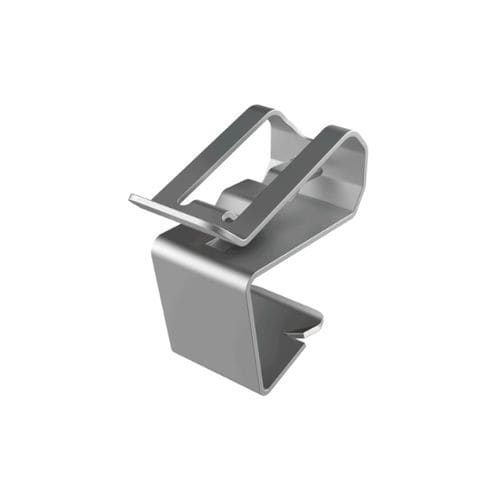

Clip für Kabel SFE

PhotovoltaikEdelstahlBefestigungselement

Produktbeschreibung
Der Paneelkanten-Clip SFE hält und führt zwei gleichartige Kabel in industriellen und erneuerbaren Energieanlagen. Hergestellt aus AISI 304 Edelstahl mit einer Dicke von 0,635 mm bietet er hohe mechanische Festigkeit und Korrosionsbeständigkeit für lange Lebensdauer. Entwickelt für rahmenlose Photovoltaik-Module wird der Clip direkt auf der Paneelkante durch manuellen Druck montiert und rastet über eine integrierte Lasche ein. Zum Entfernen oder Umsetzen ist lediglich ein Schraubendreher erforderlich. Abgerundete Kanten schützen die Kabelisolierung, die Geometrie sorgt für sicheren Halt. Betriebstemperaturbereich von -40 °C bis +300 °C und Mindestlebensdauer 20 Jahre.

Anwendungen

• Rahmenlose Photovoltaik-Module
• Elektrische Systeme
• Marineinstallationen
• Telekommunikation
• Industriemaschinen
• Steuerungstafeln

Konformität und Dokumente

• RoHS: konform
• UL94: nicht angegeben
• IP: nicht angegeben
• Maße angegeben in: Millimeter
• Zeichnung: verfügbar (2D)
• Video: verfügbar

Referenzen und Abmessungen
Referenz | Kabelbereich (d) | Paneelbreitenbereich (C) | Max. Paneeldicke (T) | Min. Tiefe (L) | C | B | H | h
02012000307 | 5,10 bis 8,40 | 13,00 bis 15,30 | 2,30 | 19,60 | 24,60 | 12,70 | 25,60 | 10,40
02012000308 | 5,10 bis 8,40 | 15,30 bis 16,80 | 2,30 | 19,60 | 24,60 | 12,70 | 27,60 | 10,40
02012000309 | 5,10 bis 8,40 | 16,80 bis 18,00 | 2,30 | 19,60 | 24,60 | 12,70 | 29,50 | 10,40

Eigenschaften / technische Spezifikationen

• Modell: SFE
• Material: AISI 304 Edelstahl
• Konzipiert zum Halten von zwei gleichartigen Kabeln
• Installation: manueller Druck; Verriegelungslasche; mit Schraubendreher demontierbar
• Dicke: 0,635 mm
• Mindestlebensdauer: 20 Jahre
• Betriebstemperatur: -40 °C bis +300 °C
• RoHS: konform
• Maße in: Millimeter
• Verfügbare Referenzen: 02012000307, 02012000308, 02012000309
