Gerätefuß JTPZPhotovoltaikGummiPolyamid
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- Geräte, Photovoltaik
- Material
- Gummi, Polyamid, Edelstahl
- Typ
- Nivellier, rutschfest
- Sonstige Eigenschaften
- Gewinde, stationär, für schwere Lasten
- Belastbarkeit
Max: 781 kg
(1.721,8 lb)Min: 362,1 kg
(798,3 lb)- Durchmesser
Max: 50 mm
(2 in)Min: 20 mm
(1 in)
Beschreibung
Produktbeschreibung

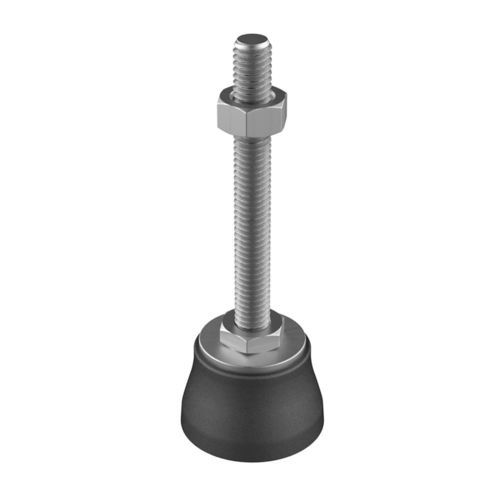

Die feststehenden Schwerlast‑Stellfüße JTPZ verfügen über eine verstärkte Basis aus glasfaserverstärktem Polyamid 6 (PA6) und tragen je nach Referenz Lasten bis zu 7.659 N. Entwickelt für industrielle Anwendungen, die eine saubere Oberfläche und konstante mechanische Eigenschaften erfordern. Optional mit rutschfester EPDM‑Auflage erhältlich.
Materialien & Varianten
Einstellung
Stellfüße mit einer Stangenlänge (L) von 71 mm oder mehr werden mit einer Kontermutter geliefert.
Zertifikate & Konformität
Maße & Dokumente
Abmessungen in: Millimeter. 2D‑Zeichnungen (PDF) über die Website verfügbar; Produktbilder, Renderings und Demonstrationsvideo verfügbar.
Technische Tabelle (Referenz | Metrisches Gewinde (M) | L (mm) | D (mm) | H (mm) | Maximale Belastung (N))
Referenz | Gewinde (M) | L | D | H | Maximale Belastung (N)
01200100080 | M6 | 14,50 | 20,00 | 15,00 | 3550
01200100085 | M6 | 12,00 | 25,00 | 15,00 | 4530
01200100090 | M6 | 12,00 | 30,00 | 15,00 | 4491
01200100097 | M6 | 12,00 | 35,00 | 17,00 | 6100
01200101300 | M6 | 12,00 | 40,00 | 18,00 | 7659
01200101311 | M6 | 12,00 | 50,00 | 19,00 | 4423
01200100081 | M6 | 47,00 | 20,00 | 15,00 | 3550
01200100086 | M6 | 47,00 | 25,00 | 15,00 | 4530
01200100091 | M6 | 47,00 | 30,00 | 15,00 | 4491
01200100098 | M6 | 47,00 | 35,00 | 17,00 | 6100
01200101301 | M6 | 47,00 | 40,00 | 18,00 | 7659
01200101312 | M6 | 47,00 | 50,00 | 19,00 | 4423
01200100084 | M8 | 21,00 | 20,00 | 15,00 | 3550
01200100089 | M8 | 21,00 | 25,00 | 15,00 | 4530
01200100092 | M8 | 21,00 | 30,00 | 15,00 | 4491
01200100099 | M8 | 21,00 | 35,00 | 17,00 | 6100
01200101302 | M8 | 21,00 | 40,00 | 18,00 | 7659
01200101313 | M8 | 21,00 | 50,00 | 19,00 | 4423
01200100082 | M8 | 46,00 | 20,00 | 15,00 | 3550
01200100087 | M8 | 46,00 | 25,00 | 15,00 | 4530
01200100093 | M8 | 46,00 | 30,00 | 15,00 | 4491
01200100100 | M8 | 46,00 | 35,00 | 17,00 | 6100
01200101303 | M8 | 46,00 | 40,00 | 18,00 | 7659
01200101314 | M8 | 46,00 | 50,00 | 19,00 | 4423
01200100083 | M8 | 86,00 | 20,00 | 15,00 | 3550
01200100088 | M8 | 86,00 | 25,00 | 15,00 | 4530
01200100094 | M8 | 86,00 | 30,00 | 15,00 | 4491
01200100101 | M8 | 86,00 | 35,00 | 17,00 | 6100
01200101304 | M8 | 86,00 | 40,00 | 18,00 | 7659
01200101315 | M8 | 86,00 | 50,00 | 19,00 | 4423
01200100095 | M10 | 46,00 | 30,00 | 15,00 | 4491
01200100102 | M10 | 46,00 | 35,00 | 17,00 | 6100
01200101305 | M10 | 46,00 | 40,00 | 18,00 | 7659
01200101316 | M10 | 46,00 | 50,00 | 19,00 | 4423
01200100096 | M10 | 86,00 | 30,00 | 15,00 | 4491
01200100103 | M10 | 86,00 | 35,00 | 17,00 | 6100
01200101306 | M10 | 86,00 | 40,00 | 18,00 | 7659
01200101317 | M10 | 86,00 | 50,00 | 19,00 | 4423
01200100104 | M12 | 43,00 | 35,00 | 17,00 | 6100
01200101307 | M12 | 43,00 | 40,00 | 18,00 | 7659
01200101318 | M12 | 43,00 | 50,00 | 19,00 | 4423
01200100105 | M12 | 83,00 | 35,00 | 17,00 | 6100
01200101308 | M12 | 83,00 | 40,00 | 18,00 | 7659
01200101319 | M12 | 83,00 | 50,00 | 19,00 | 4423
01200101309 | M14 | 83,00 | 40,00 | 18,00 | 7659
01200101320 | M14 | 83,00 | 50,00 | 19,00 | 4423
01200101310 | M14 | 133,00 | 40,00 | 18,00 | 7659
Hinweise
Video verfügbar zur Produktdemonstration. 2D‑Zeichnung (PDF) zum Download über die Referenzen auf der Website.
Die feststehenden Schwerlast‑Stellfüße JTPZ verfügen über eine verstärkte Basis aus glasfaserverstärktem Polyamid 6 (PA6) und tragen je nach Referenz Lasten bis zu 7.659 N. Entwickelt für industrielle Anwendungen, die eine saubere Oberfläche und konstante mechanische Eigenschaften erfordern. Optional mit rutschfester EPDM‑Auflage erhältlich.
Materialien & Varianten
- Basismaterial: glasfaserverstärktes Polyamid 6 (verstärkte PA6)
- Optionale rutschfeste Auflage: EPDM
- Standardgewinde: Edelstahl Typ 304; Typ 316 auf Mindestbestellung verfügbar
- Hersteller: ISC Plastic Parts
Einstellung
Stellfüße mit einer Stangenlänge (L) von 71 mm oder mehr werden mit einer Kontermutter geliefert.
Zertifikate & Konformität
- RoHS: Konform (in der Datenblattangabe)
- UL94: Nicht angegeben
- IP: Nicht angegeben
Maße & Dokumente
Abmessungen in: Millimeter. 2D‑Zeichnungen (PDF) über die Website verfügbar; Produktbilder, Renderings und Demonstrationsvideo verfügbar.
Technische Tabelle (Referenz | Metrisches Gewinde (M) | L (mm) | D (mm) | H (mm) | Maximale Belastung (N))
Referenz | Gewinde (M) | L | D | H | Maximale Belastung (N)
01200100080 | M6 | 14,50 | 20,00 | 15,00 | 3550
01200100085 | M6 | 12,00 | 25,00 | 15,00 | 4530
01200100090 | M6 | 12,00 | 30,00 | 15,00 | 4491
01200100097 | M6 | 12,00 | 35,00 | 17,00 | 6100
01200101300 | M6 | 12,00 | 40,00 | 18,00 | 7659
01200101311 | M6 | 12,00 | 50,00 | 19,00 | 4423
01200100081 | M6 | 47,00 | 20,00 | 15,00 | 3550
01200100086 | M6 | 47,00 | 25,00 | 15,00 | 4530
01200100091 | M6 | 47,00 | 30,00 | 15,00 | 4491
01200100098 | M6 | 47,00 | 35,00 | 17,00 | 6100
01200101301 | M6 | 47,00 | 40,00 | 18,00 | 7659
01200101312 | M6 | 47,00 | 50,00 | 19,00 | 4423
01200100084 | M8 | 21,00 | 20,00 | 15,00 | 3550
01200100089 | M8 | 21,00 | 25,00 | 15,00 | 4530
01200100092 | M8 | 21,00 | 30,00 | 15,00 | 4491
01200100099 | M8 | 21,00 | 35,00 | 17,00 | 6100
01200101302 | M8 | 21,00 | 40,00 | 18,00 | 7659
01200101313 | M8 | 21,00 | 50,00 | 19,00 | 4423
01200100082 | M8 | 46,00 | 20,00 | 15,00 | 3550
01200100087 | M8 | 46,00 | 25,00 | 15,00 | 4530
01200100093 | M8 | 46,00 | 30,00 | 15,00 | 4491
01200100100 | M8 | 46,00 | 35,00 | 17,00 | 6100
01200101303 | M8 | 46,00 | 40,00 | 18,00 | 7659
01200101314 | M8 | 46,00 | 50,00 | 19,00 | 4423
01200100083 | M8 | 86,00 | 20,00 | 15,00 | 3550
01200100088 | M8 | 86,00 | 25,00 | 15,00 | 4530
01200100094 | M8 | 86,00 | 30,00 | 15,00 | 4491
01200100101 | M8 | 86,00 | 35,00 | 17,00 | 6100
01200101304 | M8 | 86,00 | 40,00 | 18,00 | 7659
01200101315 | M8 | 86,00 | 50,00 | 19,00 | 4423
01200100095 | M10 | 46,00 | 30,00 | 15,00 | 4491
01200100102 | M10 | 46,00 | 35,00 | 17,00 | 6100
01200101305 | M10 | 46,00 | 40,00 | 18,00 | 7659
01200101316 | M10 | 46,00 | 50,00 | 19,00 | 4423
01200100096 | M10 | 86,00 | 30,00 | 15,00 | 4491
01200100103 | M10 | 86,00 | 35,00 | 17,00 | 6100
01200101306 | M10 | 86,00 | 40,00 | 18,00 | 7659
01200101317 | M10 | 86,00 | 50,00 | 19,00 | 4423
01200100104 | M12 | 43,00 | 35,00 | 17,00 | 6100
01200101307 | M12 | 43,00 | 40,00 | 18,00 | 7659
01200101318 | M12 | 43,00 | 50,00 | 19,00 | 4423
01200100105 | M12 | 83,00 | 35,00 | 17,00 | 6100
01200101308 | M12 | 83,00 | 40,00 | 18,00 | 7659
01200101319 | M12 | 83,00 | 50,00 | 19,00 | 4423
01200101309 | M14 | 83,00 | 40,00 | 18,00 | 7659
01200101320 | M14 | 83,00 | 50,00 | 19,00 | 4423
01200101310 | M14 | 133,00 | 40,00 | 18,00 | 7659
Hinweise
Video verfügbar zur Produktdemonstration. 2D‑Zeichnung (PDF) zum Download über die Referenzen auf der Website.
