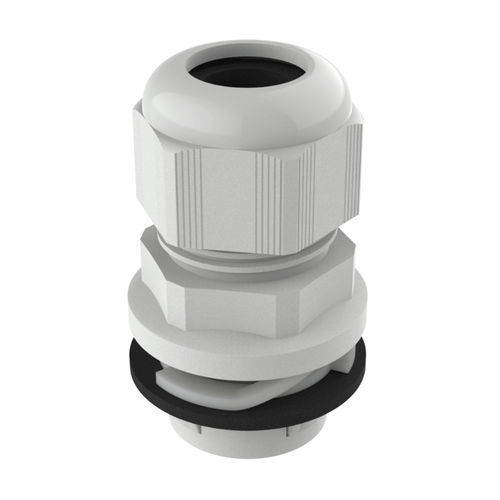

PA6-Kabelverschraubung PRPRA

IP66IP68UV-beständig

Übersicht
Die Kabelverschraubung PRPRA wird durch leichten Druck montiert, ohne Kontermutter und ohne Gewindebohrungen, wodurch die Montagezeit gegenüber Standard-Kabelverschraubungen reduziert wird.

Materialien und Dichtung
Hergestellt aus Polyamid 6 (PA6). Mit Dichtungs-O-Ring aus Chloropren (CR). UV-beständig.

Leistung
Dichtheit: IP66 / IP68; Type 4X (UL 50E).

Montage
Paneellochbereich: 12 bis 40 mm. Paneelstärke: 0,50 bis 4,00 mm. Verfügbar mit metrischem oder PG-Gewinde je nach Ausführung.

Temperaturbereich
-20 °C bis +100 °C (Dauerbetrieb); kurzzeitig: -30 °C bis +150 °C.

Normen
Erfüllt VDE, UL, CSA, DNV; UL94 V2.

Verfügbare Farben

• Hellgrau RAL 7035
• Dunkelgrau RAL 7001
• Schwarz RAL 9005

Auf Anfrage (Mindestmenge): Blau RAL 5015, Weiß RAL 9003 und Rot RAL 3020.

Zubehör

• Demontagewerkzeug MHPRP: Spezialwerkzeug zum Demontieren von PRPRA und kompatiblen Push-fit-Verschraubungen; im Lieferumfang enthalten und separat erhältlich. Entwickelt für Demontage bei eingeschränktem Zugang von hinten.
• Verschlussstopfen DTPB: Stopfen aus niedrigdichtem Polyethylen (LDPE) zum temporären Verschluss während Montage/Transport oder bei Nichtgebrauch. Betriebstemperatur -40 °C bis +60 °C. Bei Einsatz mit Membran-Kabelverschraubungen verbessert das Anziehen der Abdeckung die Dichtung durch Kompression des Stopfens. D1-Durchmesser nahe dem maximal unterstützten Kabeldurchmesser wählen.

Downloads / Media
Zeichnung PDF verfügbar (2D). UL94: V2. IP-Klassifizierung: 68. RoHS: konform. Maße in Millimetern. Video-Demonstration für PRPRA verfügbar.

Technische Tabelle
Header: Referenz | Paneelloch | Max. Paneeldicke | Kabelbereich (d) | L | D | L1 | D1 | SW
02001002026 | 12,20 bis 12,40 | 0,50 bis 4,00 | 2,00 bis 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002027 | 12,20 bis 12,40 | 0,50 bis 4,00 | 3,00 bis 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002028 | 16,20 bis 16,40 | 0,50 bis 4,00 | 3,00 bis 6,50 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002029 | 16,20 bis 16,40 | 0,50 bis 4,00 | 4,00 bis 8,00 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002030 | 16,20 bis 16,40 | 0,50 bis 4,00 | 3,00 bis 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002031 | 16,20 bis 16,40 | 0,50 bis 4,00 | 5,00 bis 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002032 | 20,20 bis 20,40 | 0,50 bis 4,00 | 3,00 bis 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002033 | 20,20 bis 20,40 | 0,50 bis 4,00 | 5,00 bis 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002034 | 20,20 bis 20,40 | 0,50 bis 4,00 | 6,00 bis 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002035 | 20,20 bis 20,40 | 0,50 bis 4,00 | 7,00 bis 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002036 | 25,20 bis 25,40 | 0,50 bis 4,00 | 8,00 bis 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002037 | 25,20 bis 25,40 | 0,50 bis 4,00 | 11,00 bis 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002038 | 32,20 bis 32,40 | 0,50 bis 4,00 | 11,00 bis 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002039 | 32,20 bis 32,40 | 0,50 bis 4,00 | 15,00 bis 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002040 | 40,20 bis 40,40 | 0,50 bis 4,00 | 16,00 bis 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46
02001002041 | 40,20 bis 40,40 | 0,50 bis 4,00 | 19,00 bis 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46

Hinweise
Für die Demontage wird das MHPRP-Werkzeug benötigt. Vorübergehende Abdichtung mit DTPB-Stopfen möglich. Video- und 2D-Zeichnungen verfügbar. Maße in Millimetern.

Technische Daten / Spezifikationen

• Model: PRPRA
• Material: Polyamid 6 (PA6)
• Dichtung: O-Ring Chloropren (CR)
• Schutzart: IP66 / IP68; Type 4X (UL 50E)
• Montagebohrungen: 12 mm bis 40 mm
• Panelstärke: 0,50 mm bis 4,00 mm
• Kabelbereich: siehe Varianten-Tabelle
• Betriebstemperatur: -20 °C bis +100 °C (Dauer); kurzzeitig -30 °C bis +150 °C
• Normen/Flammklasse: VDE, UL, CSA, DNV; UL94 V2
• Gewindearten: metrisch oder PG je nach Ausführung
• Standardfarben: RAL 7035, RAL 7001, RAL 9005 (weitere Farben auf Anfrage)
• Zubehör: MHPRP-Demontagewerkzeug; DTPB-Verschlussstopfen
• Abmessungen: Millimeter
