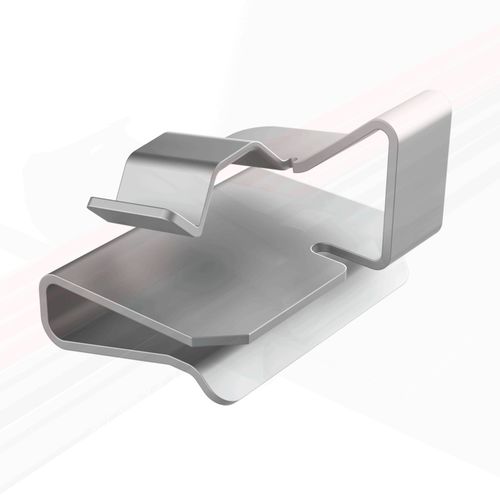

Edelstahl-Kabelschelle SFJ

selbstklemmendkorrosionsbeständigfür Photovoltaikanwendung

Produktübersicht
Der SFJ 90° Kantenclip ist zum Halten und Führen von Kabeln ausgelegt, die senkrecht zum Rahmen des Photovoltaikmoduls positioniert sind, und ermöglicht die Führung der Leiter zum benachbarten Modul durch die kurze Seite des Rahmens. Diese Anordnung sorgt für eine ordentliche, sichere und effiziente Verkabelung in PV-Anlagen.

Materialien & Konstruktion

• Hergestellt aus AISI 304 Edelstahl oder wärmebehandeltem AISI 410 Edelstahl je nach Ausführung.
• Hohe mechanische Festigkeit und Korrosionsbeständigkeit für anspruchsvolle Umgebungen.
• Abgerundete Kanten zum Schutz der Kabelisolierung.
• Einige Ausführungen enthalten eine kurze Verriegelungszunge für sehr schmale Rahmenkanten (10 mm).
• Montage durch manuellen Druck; die Verriegelungszunge sichert den Clip; zum Entfernen oder Umsetzen ist ein Schraubendreher erforderlich.

Verfügbare Konfigurationen

• 1-Kabel-Ausführung: AISI 304, für einen Leiter; c-UL-us zertifiziert und DFARS-konform.
• 2-Kabel-Ausführung: AISI 304, für zwei homogene Leiter; Referenz 02012000316 beinhaltet eine kurze Verriegelungszunge. c-UL-us und DFARS Zertifizierungen gelten für die angegebenen Modelle.
• 4-Kabel-Ausführung: wärmebehandelter AISI 410, für vier Leiter, die senkrecht zum Rahmen befestigt werden. c-UL-us zertifiziert und DFARS-konform.

Zertifizierungen & Konformität

• c-UL-us Zertifizierung verfügbar für angegebene Modelle.
• DFARS-Konformität für angegebene Modelle.
• RoHS: konform.
• UL94: nicht anwendbar / nicht angegeben.
• IP: nicht angegeben.

Referenztabelle
Reference | Cable range (d) | No. of cables | Panel thickness | C | B | H
02012000315 | 5,10 to 8,30 | 1 | 1,40 to 3,20 | 19,80 | 16,50 | 9,90
02012000316 | 5,10 to 8,40 | 2 | 0,80 to 2,50 | 25,10 | 12,70 | 9,90
02012000317 | 5,10 to 8,30 | 2 | 0,80 to 3,20 | 24,90 | 16,50 | 9,90
02012000318 | 5,10 to 7,60 | 4 | 1,40 to 3,20 | 39,90 | 21,00 | 9,10

Zusätzliche Informationen
Maße angegeben in: Millimetern. Video verfügbar, das die Produktanwendung zeigt.

Technische Daten

• Modell: SFJ
• Materialien: AISI 304 oder wärmebehandelter AISI 410 Edelstahl (versionsabhängig)
• Verfügbare Stärken: 0,508 mm oder 0,635 mm je nach Referenz
• Betriebstemperaturbereich: -40 °C bis +300 °C
• Zertifizierte Mindestbetriebsdauer: 20 Jahre
• Installation: manueller Druck; Verriegelungszunge sorgt für feste Befestigung; Schraubendreher zum Entfernen/Umsetzen erforderlich
• Schutz der Kabelisolierung: abgerundete Kanten
• Spezialmerkmale: einige Referenzen enthalten eine kurze Zunge für sehr schmale Rahmenkanten (10 mm)
• Zertifizierungen: c-UL-us (für angegebene Modelle), DFARS (für angegebene Modelle), RoHS konform
• Einheiten / Maße: Millimeter
