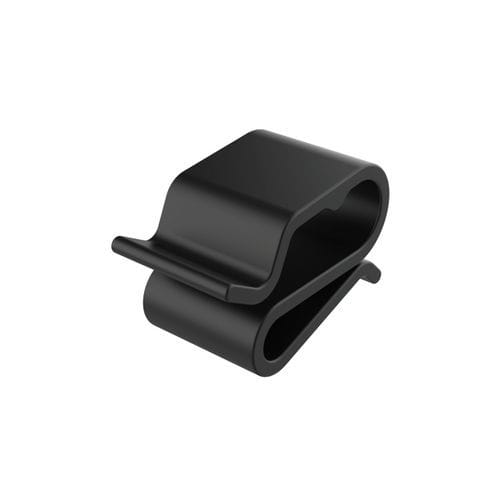

Polyamid-Kabelschelle SFU

NylonSnap-InUV-resistent

Produktbeschreibung
Unser SFU-Kabelclip ist für die sichere Führung von 1 oder 2 Photovoltaikleitungen ausgelegt. Sein durchgehendes Doppelkompressions‑Design sorgt für festen Halt der Leitungen ohne zusätzliches Werkzeug und ermöglicht eine schnelle Montage an der Paneelkante.

Anwendung und Kompatibilität
Der Clip schiebt sich über die Kante eines PV‑Solarmoduls und verriegelt in jedem ovalen Kabelmanagement‑Befestigungsloch von 7×10 mm oder größer. Maße angegeben in: Millimeter.

Materialien & Varianten

• Material: UV‑beständiges Nylon 6/6 (F1 für Außenanwendung) oder hochfestes Nylon 12
• Kapazität: 1–2 PV‑Leitungen
• Temperaturbereich Nylon 6/6: -40 °C bis 105 °C
• Temperaturbereich Nylon 12: -40 °C bis 120 °C

Konformität & zusätzliche Informationen

• RoHS: Konform
• UL94: Nicht angegeben
• IP: Nicht angegeben
• Zeichnungs‑PDF: verfügbar (Zeichnungslink auf der Seite)
• Video: Verfügbar, das das Produkt zeigt

Abmessungen & Referenz
Referenz: 02012000375
Kabelbereich (d): 5,00 bis 7,60 mm
Paneelstärke: 1,30 bis 3,10 mm
Min. Tiefe (L): 18,30 mm
Minimale Tiefe ovales Loch (l): 7,10 mm
Paneellochgröße: 7,00 x 10,00 mm
D x B: 23,10 x 12,70 mm
H: 9,90 mm

Technische Spezifikationen

• Referenz: 02012000375
• Kapazität: 1–2 PV‑Leitungen
• Kompatibles Paneelloch: oval 7×10 mm oder größer
• Materialoptionen: UV‑beständiges Nylon 6/6 (F1 außen) oder Nylon 12
• Temperaturbereich Nylon 6/6: -40 °C bis 105 °C
• Temperaturbereich Nylon 12: -40 °C bis 120 °C
• RoHS: Ja
• Maßeinheit: Millimeter
• Tabellenabmessungen (D x B): 23,10 x 12,70 mm
• Aufgeführte Paneellochgröße: 7,00 x 10,00 mm
