Photovoltaik-Clip SFK

EdelstahlBefestigungPush-in

Produktbeschreibung

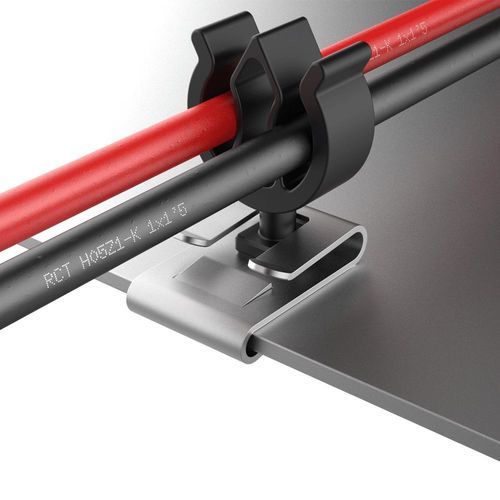

Der Panel-Kantenclip SFK ist für die Montage mit modularen Kabelschellen konzipiert und bietet eine sichere mechanische Befestigung für Einzel- oder Bündelkabel an Paneelrahmen und schmalen Kanten in Industrie- und Energieanlagen. Hergestellt aus AISI 304 Edelstahl, zeichnet sich der Clip durch hohe Korrosionsbeständigkeit und mechanische Festigkeit für anspruchsvolle Umgebungen aus.

Die Installation erfolgt durch manuellen Druck: der Clip verriegelt am Rahmen mittels einer Verriegelungslasche. Zum Entfernen oder Umsetzen wird ein Schraubendreher benötigt, was eine schnelle Wartung vor Ort ohne Spezialwerkzeug ermöglicht. Eine kurze Lasche ist für sehr schmale Rahmenkanten vorgesehen.

Mit einer Stärke von 0,635 mm übertrifft der SFK-Clip die üblichen Marktstärken, verlängert die Lebensdauer und gewährleistet stabile Leistung im Temperaturbereich von -40 °C bis +300 °C. Zur Komplettierung der Kabelbefestigung mit einer kompatiblen modularen Schelle verwenden.

Anwendungsbereiche

• Photovoltaik-Module
• Schaltschränke
• Telekommunikation
• Industriemaschinen
• Marineanlagen
• Steuerungssysteme

Zertifizierungen / Normen
UL94: nicht bewertet | IP: nicht bewertet | RoHS: konform

Referenztabelle
Referenz | Plattendicke (mm) | C | B | L
02012000319 | 0,80 bis 2,10 | 17,50 | 12,70 | 7,60

Technische Spezifikationen

• Modell: SFK
• Material: AISI 304 Edelstahl
• Stärke: 0,635 mm
• Temperaturbereich: -40 °C bis +300 °C
• Installation: manueller Druck; Verriegelungslasche
• Entfernen/Neupositionieren: Schraubendreher erforderlich
• Kurze Lasche für schmale Rahmenkanten
• RoHS: konform
• Abmessungen angegeben in: Millimeter
