Kunststoff-Kabelschelle

Snap-Infür Photovoltaikanwendung

Produktbeschreibung

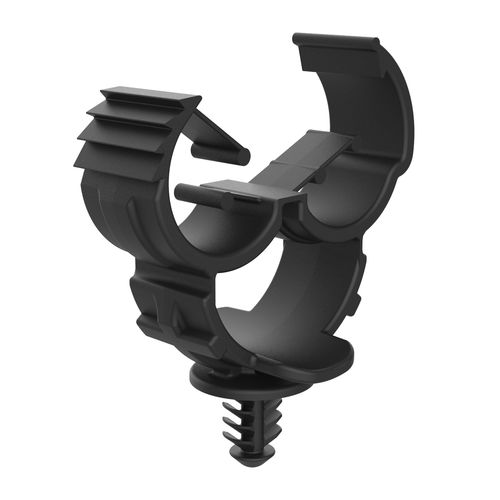

Clip-/Klemmen mit baumartigem Anker (Paneleinsertion) zur automatischen Zentrierung und Fixierung von Kabeln und Rohren. Das selbstschließende System ermöglicht das Positionieren von Kabeln/Rohren und das automatische Schließen unter Druck, wodurch Montagezeiten reduziert werden. Verschiedene Referenzen decken unterschiedliche Durchmesser- und Plattenstärkenbereiche ab.

Anwendungen

• Fixierung und Zentrierung von Kabeln oder Rohren in Platten und Blechen
• Kabelführung und Halterung in Schaltschränken, Gehäusen und Chassis
• Geeignet für industrielle und Steuerungsanwendungen

Zertifikate / Technische Hinweise

• Zeichnung (PDF) und Demonstrationsvideo verfügbar
• RoHS: konform
• UL94: nicht angegeben
• IP-Schutzart: nicht angegeben
• Abmessungen in Millimeter (mm)

Tabelle - Referenzen und Hauptmaße (Werte in mm)
Referenz | Geeignet für | Plattenstärke | Rohrdurchmesser | B | C | H | A | H1
02800120011 | Ø 9,10 | 3,00 bis 15,00 | 8 bis 18 | 29,00 | 10,00 | 38,50 | 20,00 | 21,70
02800120010 | M6 | 10,00 | 3 bis 12 | 22,00 | 20,00 | 32,00 | 9,00 | 10,00 bis 16,00

Charakteristiken / Technische Spezifikationen

• Produkttyp: Clip/Klemme mit Anker (Weihnachtsbaum-Befestigung) zur Paneleinsertion
• Funktion: selbstschließendes System zur automatischen Zentrierung und Fixierung von Kabeln/Rohren
• Kompatibilität: Varianten für verschiedene Durchmesser (siehe Tabelle)
• Material: Kunststoff (genaue Materialangabe nicht auf der Produktseite)
• Normen: RoHS angegeben; UL94/IP nicht angegeben
• Verfügbare Referenzen: 02800120011, 02800120010
• Produktmedien: Zeichnung (PDF) und Video verfügbar
