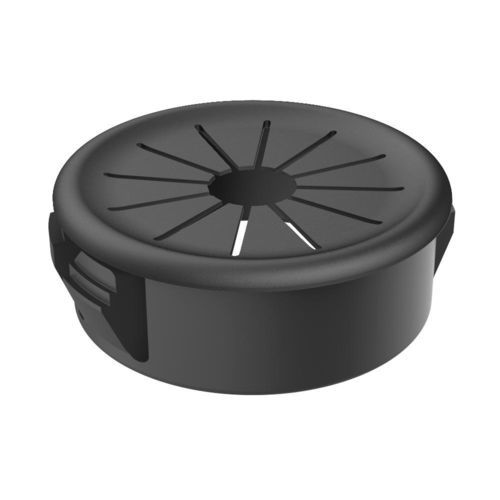

Polyamid-Kabeldurchführung MPF

MembranregelbarSnap-In

Produktübersicht
ALL-FIT MPF Membran-Kabeldurchführungen schützen Kabel, Rohre und Schläuche an Paneel- oder Blechkanten mechanisch und elektrisch. Das verstellbare Snap-in-Design ermöglicht eine schnelle, werkzeugfreie Montage und sicheren Halt auf Paneelen unterschiedlicher Dicke.

Material & Temperatur
Hergestellt aus wärmebeständigem Polyamid 66 (PA66). Maximale Einsatztemperatur: 105 °C. Standardfarbe: Schwarz. Weiß und weitere RAL-Farben auf Anfrage (Mindestbestellmenge möglich).

Normen & Konformität
Entspricht UL-Anforderungen; CSA-zertifiziert. Entflammbarkeit: UL94 V2. RoHS-konform. IP-Schutzklasse: nicht angegeben.

Eigenschaften

• Flexible Membranlaschen zur Aufnahme mehrerer Kabel
• Rastlaschen für sichere, werkzeugfreie Montage und Anpassung an Plattenstärke
• Absorbiert Stöße und Vibrationen zum Schutz von Isolierungen und Verbindungen
• Gute Beständigkeit gegenüber chemischen Einflüssen und gute elektrische Eigenschaften
• Verfügbar für Lochdurchmesser von 12,70 mm bis 76,20 mm

Tabelle - Referenzen (Spalten: Referenz ; Lochabmessung (A) mm ; Maximale Plattenstärke (G) mm ; Max. Kabeldurchmesser mm ; L mm ; D mm)
02010000120 ; 12,70 ; 1,60 ; 7,60 ; 6,00 ; 15,20
02010000100 ; 12,70 ; 3,20 ; 7,60 ; 9,80 ; 15,20
02010000132 ; 12,70 ; 6,40 ; 7,60 ; 13,80 ; 15,20
02010000116 ; 15,90 ; 1,60 ; 11,10 ; 6,20 ; 18,50
00101000052 ; 15,90 ; 3,20 ; 11,10 ; 10,30 ; 18,00
02010000101 ; 15,90 ; 3,20 ; 11,10 ; 10,00 ; 18,70
02010000135 ; 15,90 ; 6,40 ; 11,10 ; 14,00 ; 18,30
02010000102 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 21,40
00101000053 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 22,20
02010000137 ; 19,00 ; 6,40 ; 12,70 ; 12,70 ; 21,25
02010000117 ; 19,10 ; 1,60 ; 12,70 ; 6,40 ; 21,80
02010000103 ; 20,60 ; 3,20 ; 12,70 ; 9,90 ; 22,60
00101000054 ; 20,60 ; 3,60 ; 12,70 ; 10,30 ; 22,60
02010000113 ; 22,20 ; 1,60 ; 14,20 ; 6,40 ; 23,80
00101000055 ; 22,20 ; 3,20 ; 14,20 ; 11,50 ; 23,80
02010000104 ; 22,20 ; 3,20 ; 14,30 ; 11,50 ; 23,80
02010000142 ; 22,20 ; 6,40 ; 14,30 ; 14,00 ; 23,80
02010000114 ; 25,40 ; 1,60 ; 19,00 ; 6,40 ; 27,00
00101000056 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 26,90
02010000105 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 27,00
02010000145 ; 25,40 ; 6,40 ; 19,00 ; 14,00 ; 27,00
01801100600 ; 27,60 ; 3,20 ; 22,40 ; 11,30 ; 30,80
02010000115 ; 27,80 ; 1,60 ; 20,60 ; 6,40 ; 29,40
00101000057 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,30
02010000106 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,40
02010000148 ; 27,80 ; 6,40 ; 20,60 ; 14,00 ; 29,40
02010000112 ; 30,20 ; 3,20 ; 24,10 ; 11,50 ; 31,80
00101000124 ; 31,75 ; 3,20 ; 22,20 ; 11,50 ; 34,50
02010000107 ; 31,80 ; 3,20 ; 25,80 ; 11,50 ; 33,40
02010000108 ; 34,90 ; 3,20 ; 25,40 ; 11,50 ; 37,80
02010000152 ; 34,90 ; 6,40 ; 25,40 ; 14,30 ; 37,80
02010000109 ; 38,10 ; 3,20 ; 26,90 ; 11,40 ; 40,90
02010000154 ; 38,10 ; 6,40 ; 26,90 ; 14,30 ; 40,90
02010000110 ; 44,50 ; 3,20 ; 34,90 ; 11,80 ; 47,50
02010000118 ; 50,80 ; 3,20 ; 41,60 ; 12,40 ; 54,00
02010000111 ; 63,50 ; 6,40 ; 50,00 ; 19,00 ; 66,80
02010000119 ; 76,20 ; 6,40 ; 62,70 ; 19,00 ; 80,00

Technische Daten / Spezifikationen

• Material: Polyamid 66 (PA66) wärmebeständig
• Maximale Einsatztemperatur: 105 °C
• Entflammbarkeit: UL94 V2
• RoHS: konform
• Zertifizierungen: UL-konform; CSA-zertifiziert
• Verfügbare Lochdurchmesser: 12,70 mm bis 76,20 mm
• Typ: verstellbare Membran-Tüllen mit Rastlaschen
• Anwendung: Schutz von Kabeln, Rohren und Schläuchen gegen Blechkanten; Vibrationsdämpfung und Isolation
