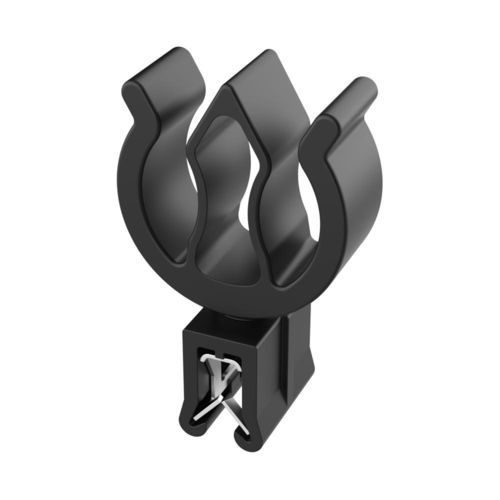

Edelstahl-Kabelschelle SFV

KunststoffNylonSnap-In

Produktübersicht
Die SFV-Klemme wird an Paneelen mit einer Dicke von 1–3 mm, wie sie bei Solarmodulrahmen üblich sind, befestigt und bietet eine sichere Fixierung ohne Befestigungsloch.

Funktion
Das Aufsteck-Design am Rand ermöglicht schnelle Montage und hohe axiale Haltekraft. Die Kunststoff-Kabelführung isoliert Leitungen von Aluminiumrahmen und erfüllt UL 3741. Leitungen lassen sich mit Fingerspitzenkraft einführen; die Haltekraft steigt, wenn beide Kabelschächte belegt sind.

Hauptmerkmale

• Paneeldicke: 1–3 mm
• Kabelkapazität: bis zu 2 Leitungen Ø 5,8–8,0 mm
• Material Metallclip: 304 Edelstahl
• Gehäusematerial: schwarzes thermisch und UV-stabilisiertes Nylon
• Temperaturbereich: 0°C bis 85°C (Nylon) / -40°C bis 300°C (Metallclip)
• Entflammbarkeit Nylon: UL 94 V-2
• RoHS: Konform
• IP: Nicht angegeben
• Einheiten: Millimeter

Referenztabelle
Referenz | Kabelbereich (d) | Paneeldicke | D | B | L | H | C
02012000372 | 5,8 bis 8,0 | 1,00 bis 3,00 | 35,60 | 9,70 | 22,10 | 23,60 | 13,50

Technische Daten

• Modell: SFV
• Befestigung: Aufsteck-Kantenmontage, kein Befestigungsloch erforderlich
• Geeignete Paneeldicke: 1–3 mm
• Kabelkapazität: bis zu 2 Leitungen Ø 5,8–8,0 mm
• Metallkomponente: Clip aus 304 Edelstahl
• Gehäusematerial: schwarzes thermisch und UV-stabilisiertes Nylon
• Temperaturgrenzen: Nylon 0°C bis 85°C; Metallclip -40°C bis 300°C
• Entflammbarkeitsbewertung (Nylon): UL 94 V-2
• Behandelte Normen: UL 3741 (Isolierung der Kabel gegenüber Aluminiumrahmen)
• Maßeinheit: Millimeter
