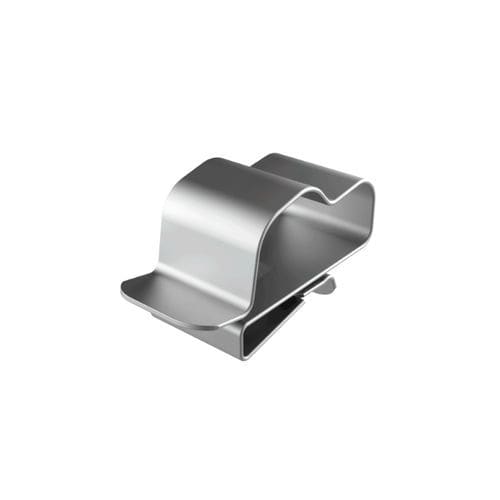

Edelstahl-Kabelschelle SFB

Snap-Inselbstklemmendkorrosionsbeständig

Produktbeschreibung
Der Paneelkanten-Clip SFB dient der Befestigung und Führung von zwei heterogenen Kabeln an Paneelkanten, auch ohne Strukturprofile. Hergestellt aus wärmebehandeltem AISI 410 Edelstahl bietet der Clip hohe mechanische Festigkeit und Korrosionsbeständigkeit, geeignet für Photovoltaik-Anlagen und industrielle Einsatzbereiche. Das Teil verfügt über zwei differenzierte Hohlräume: einen für Modul-Kabel bis Ø 7,6 mm und einen für Mikro-Wechselrichter-Kabel Ø 10,5–12 mm. Die Montage erfolgt per Handdruck; die Verriegelungslasche sorgt für festen Halt. Zum Entfernen oder Versetzen wird ein Schraubendreher verwendet. Der Schlitz in der Lasche ermöglicht zusätzliche Befestigung mit Kabelbindern oder Schellen. Abgerundete Kanten schützen die Kabelisolierung und verringern Abriebrisiken.

Leistung und Zertifizierung
Dicke: 0,508 mm. Haltekraft: bis zu 6,8 kg. Mindestens zertifizierte Lebensdauer: 20 Jahre. Betriebstemperaturbereich: -40 °C bis +300 °C. Zertifizierung: c-UL-us. RoHS: konform. UL94: nicht verfügbar. IP: nicht verfügbar. Maße angegeben in: Millimeter.

Anwendungen

• Photovoltaikmodule
• Elektrische Systeme und Schalttafeln
• Marineinstallationen
• Telekommunikation
• Industriemaschinen

Referenztabelle (mm)
Referenz | Max. Kabelbereich (d1) | Kabelbereich (d2) | Paneeldicke
02012000303 | 7,60 | 10,50 bis 12,00 | 1,30 bis 3,00
02012000304 | 7,60 | 10,50 bis 12,00 | 3,00 bis 6,40

Zeichnung / Video
Zeichnung PDF: nicht direkt auf der Seite verfügbar. Video: verfügbar, zeigt Produkt und Anwendung.

Eigenschaften / Technische Daten

• Modell: SFB
• Marke: ISC Plastic Parts
• Material: wärmebehandelter AISI 410 Edelstahl
• Dicke: 0,508 mm
• Haltekraft: bis zu 6,8 kg
• Mindestzertifizierte Lebensdauer: 20 Jahre
• Betriebstemperaturbereich: -40 °C bis +300 °C
• Zertifizierungen: c-UL-us
• RoHS: konform
• Hohlräume: zwei differenzierte Hohlräume — einer für Modul-Kabel bis Ø 7,6 mm und einer für Mikro-Wechselrichter-Kabel Ø 10,5–12 mm
• Montage: Per Handdruck mit Verriegelungslasche; Entfernen/Versetzen mit Schraubendreher
• Zusätzliche Befestigung: Schlitz in der Lasche für Kabelbinder oder Schellen
• Kantenausführung: abgerundete Kanten zum Schutz der Kabelisolierung
• Typische Anwendungen: Photovoltaik-Anlagen, elektrische/Steuerungstafeln, Marine, Telekommunikation, Industriemaschinen
• Referenzvarianten und Paneeldickenbereiche: siehe Referenztabelle oben
