Maschinenfuß LHVB

Photovoltaikaus verzinktem StahlNivellier

Produktbeschreibung

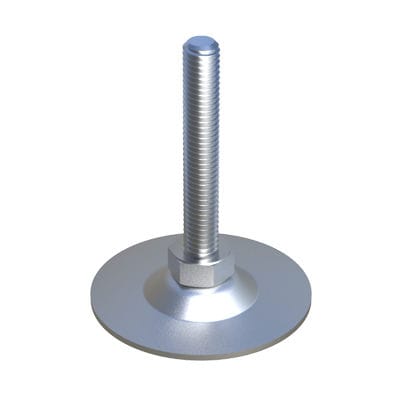

Die Stellfüße LHVB werden aus verzinktem Stahl (ZCS) hergestellt und verfügen über eine schwenkbare DIN 558-4.6-A2F Schraube mit sechskantiger Basis. Der Neigungsbereich beträgt je nach Ausführung 10°–13°. Die Basis wird durch eine Torx T20 Sperrschraube (max. Drehmoment 3,4 Nm) an der Schraube gesichert. Basisvarianten: glatte Basis oder Basis mit zwei Bohrungen zur Bodenbefestigung (Modelle mit Endung H). Die ungefähre maximale Belastung pro Fuß liegt bei 6380 N; ein Sicherheitsabstand wird empfohlen. Nivellierer sind unbelastet zu verstellen und für statische Anwendungen vorgesehen (nicht als Gleiter).

Schutz und Zubehör
Zum Oberflächenschutz ist eine Schutzkappe LKB aus LDPE für Tellerdurchmesser 30 mm, 45 mm und 60 mm erhältlich. Standardfarben: schwarz und natur.

Sonderausführungen

• Weitere Längen und Gewindegrößen auf Anfrage
• Basis aus Edelstahl (SS)
• Innensechskant für Inbusschlüssel am oberen Gewindeende

Konformität / Prüfungen
UL94: nicht angegeben
IP: nicht angegeben
RoHS: konform
Maßeinheit: Millimeter

Video
Produktvideo verfügbar.

Referenzen verfügbar (Auszug)
Referenz | Metrisches Gewinde (M) | L (mm) | D (mm) | H (mm) | Typ | Max. Belastung (N)
00301201108 | M8 | 16,00 | 30,00 | 11,00–13,00 | 1 | 6380
00301201365 | M8 | 16,00 | 60,00 | 11,00–13,00 | 1 | 6380
00301201115 | M10 | 16,00 | 30,00 | 11,50–15,00 | 1 | 6380
00301201372 | M10 | 16,00 | 60,00 | 11,50–15,00 | 1 | 6380
...Vollständiges Sortiment auf der Produktseite verfügbar.

Technische Daten / Spezifikationen

• Material: Verzinkter Stahl (ZCS) für Gehäuse
• Schraube: DIN 558-4.6-A2F schwenkbar mit Sechskantbasis
• Neigungsbereich: 10°–13° je nach Referenz (einige M10-Varianten 11,50–15,00 mm)
• Sperrschraube: Torx T20 (max. Drehmoment 3,4 Nm)

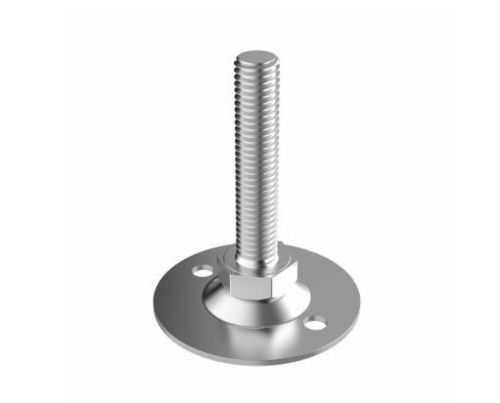

• Basisausführungen: ohne Bohrungen oder mit 2 Bohrungen zur Bodenbefestigung (Referenzen mit Endung H)
• Ca. max. Belastung pro Fuß: 6380 N (Sicherheitsmarge empfehlen)
• Einstellung: nur ohne Last durchführen
• Einsatzbereich: statische Elemente (nicht als Gleiter)
• Schutzkappe: LKB aus LDPE für Ø 30 / 45 / 60 mm (Farben: schwarz, natur)
• Sonderausführungen: andere Längen/Gewinde, Basis SS, Innensechskant
• RoHS: vorhanden; UL94/IP: nicht angegeben
• Maßeinheit: Millimeter
